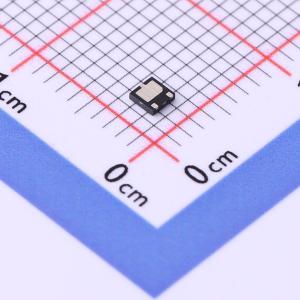

温馨提醒：图片仅供参考，商品以实物为准
SD2402P4-3
1 线高功率 TVS 二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：5400W峰值脉冲功率 (8/20)。 低泄漏：nA级别。 低工作电压：24V。 超低钳位电压。 单电源线保护。 符合以下标准: -IEC 61000-4-2 (ESD) 抗扰度测试：空气放电 ±30kV，接触放电 ±30kV。应用：电源管理。 工业应用
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- SD2402P4-3
- 商品编号
- C3040124
- 商品封装
- DFN2020-3
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V；45V | |
| 峰值脉冲功率(Ppp) | 5.4kW@8/20us | |
| 击穿电压 | 25V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 800pF |
商品特性
- 5400W 峰值脉冲功率（8/20）
- 低泄漏电流：纳安级
- 低工作电压：24V
- 超低钳位电压
- 单电源线保护
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000-4-4（电快速瞬变脉冲群）80A（5/50ns）
- IEC 61000-4-5（浪涌）120A（8/20μs）
- 符合 RoHS 标准
应用领域
- 电源管理
- 工业应用
- 电源保护
