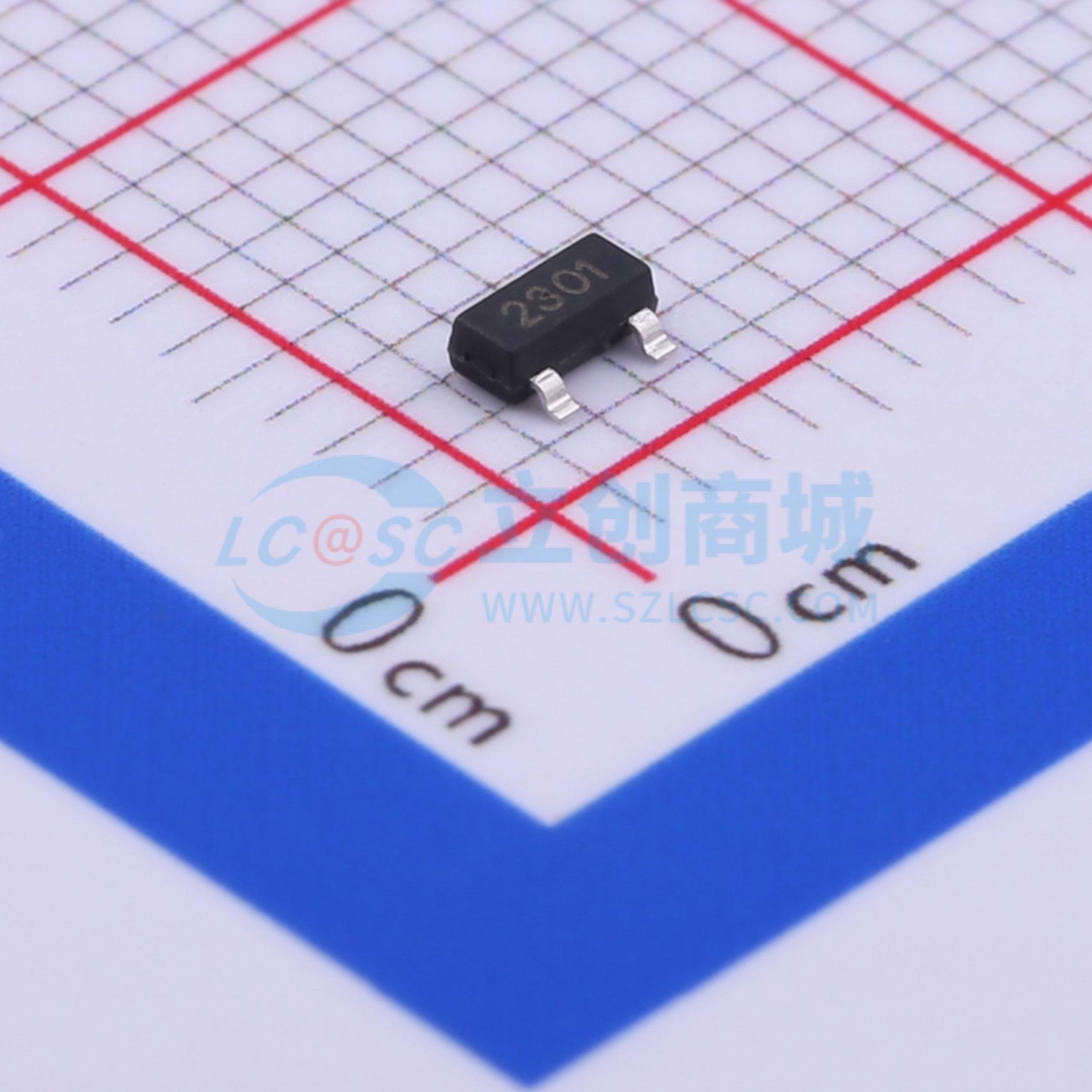

AP2301实物图

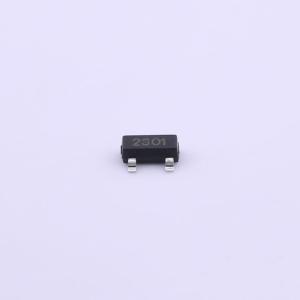

  • AP2301商品缩略图
  • AP2301商品缩略图
  • AP2301商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

AP2301

1个P沟道 耐压:20V 电流:2A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性：20V，-3A，RDS(ON) < 75mΩ @VGS = -10V，典型值：58mΩ；RDS(ON) < 95mΩ @VGS = -4.5V，典型值：74mΩ。 先进的沟槽技术。 获得无铅产品认证。应用：接口。 开关
品牌名称
ALLPOWER(铨力)
商品型号
AP2301
商品编号
C385296
商品封装
SOT-23​
包装方式
编带
商品毛重
0.033克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)2A
导通电阻(RDS(on))75mΩ@4.5V
耗散功率(Pd)1W
属性参数值
阈值电压(Vgs(th))1V@250uA
栅极电荷量(Qg)4.1nC@4.5V
输入电容(Ciss)503pF
反向传输电容(Crss)58pF@10V
工作温度-55℃~+150℃
输出电容(Coss)67pF

数据手册PDF

放大查看下载PDF

优惠活动

  • 9.5折

    购买数量

    (3000个/圆盘，最小起订量 20 个)
    个
    起订量：20 个3000个/圆盘
