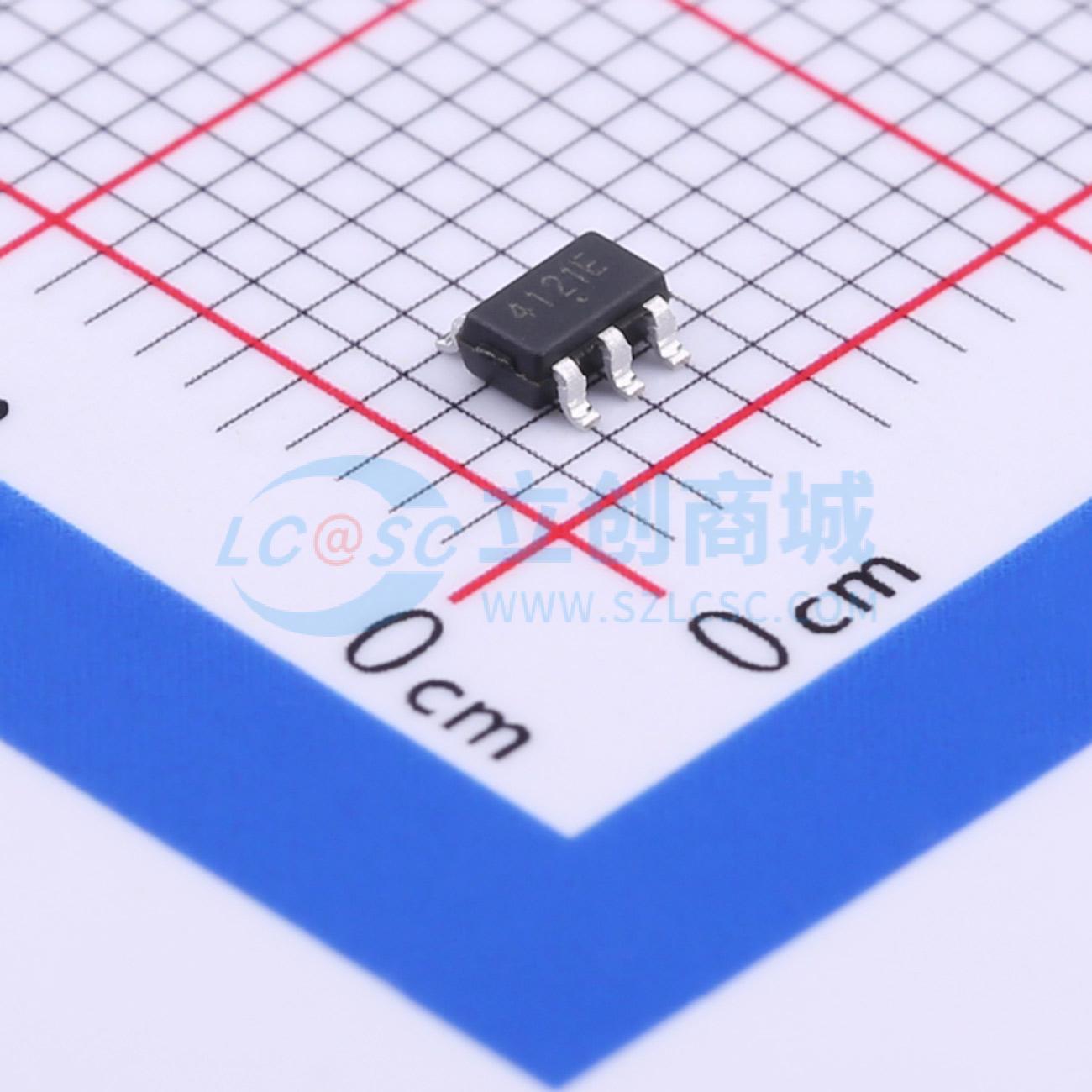

PT4121EE23F

60V降压型高亮度LED控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种高效降压控制器，设计用于在连续导通模式下工作，可从高于总LED链电压的电压源高效驱动单个或多个串联连接的LED。它的输入电压范围为6V至60V，并提供外部可调输出电流。还包括一个高端输出电流检测电路，使用外部电阻设置标称平均输出电流，并且有一个专用的DIM输入，可接受直流电压或PWM调光。有SOT23-6或SOP-8封装。
品牌名称: PowTech(华润矽威)
商品型号: PT4121EE23F
商品编号: C385317
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

PT4121E是一款高效降压控制器。它设计用于在连续导通模式下工作，能从高于LED串总电压的电压源高效驱动单个或多个串联的LED。其输入电压范围宽，为6V至60V，并提供可外部调节的输出电流。 PT4121E包含一个高端输出电流检测电路，该电路使用一个外部电阻来设置标称平均输出电流，还有一个专用的DIM输入，可接受直流电压或PWM调光信号。 PT4121E提供SOT23 - 6或SOP - 8封装。

商品特性

简单且元件数量少
宽输入电压范围：6V至60V
高效率（高达97%）
单引脚使用直流电压或PWM进行开/关和亮度控制
高达1MHz的开关频率
可调节的恒定LED电流
典型输出电流精度为3%
高端电流检测
滞环控制：无需补偿
内置RCS开路保护
内置LED开路保护
内置LED短路保护
过温保护

应用领域

低压卤素替代LED
汽车/装饰照明、低压工业照明
LED备用照明
标识/应急照明
安全特低电压（SELV）照明、液晶电视背光源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	6V~60V
	开关频率	1kHz~1MHz
	通道数	1
	调光	PWM；模拟

	属性	参数值
	特性	过温保护(OTP)；开路保护；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	外置
	恒流精度	3%
