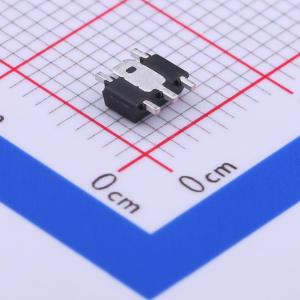

温馨提醒：图片仅供参考，商品以实物为准

PT4119EE89E

50V/1A降压型高亮度LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种连续传导模式的电感降压转换器，用于从高于总LED链电压的电压源高效驱动单个或多个串联连接的LED。该器件的输入电源范围为6V至50V，可提供高达1A的外部可调输出电流。包含功率开关和高端输出电流检测电路，使用外部电阻设置标称平均输出电流，专用DIM输入可接受直流电压或宽范围的脉冲调光。将0.3V或更低的电压施加到DIM引脚可关闭输出，并将器件切换到低电流待机状态。采用SOT89-5封装。
品牌名称: PowTech(华润矽威)
商品型号: PT4119EE89E
商品编号: C385316
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.162克(g)

商品参数

商品概述

PT4119E是一款连续导通模式的电感式降压转换器，旨在从高于LED串总电压的电压源高效驱动单个或多个串联的LED。该器件的输入电源电压范围为6V至50V，可提供最高1A的外部可调输出电流。 PT4119E集成了功率开关和高端输出电流检测电路，通过外部电阻设置标称平均输出电流，专用的DIM输入可接受直流电压或宽范围的脉冲调光信号。在DIM引脚施加0.3V或更低的电压可关闭输出，并使器件进入低电流待机状态。 PT4119E采用SOT89 - 5封装。

商品特性

简单且元件数量少
宽输入电压范围：6V至50V
高效率（高达97%）
最高1A输出电流
单引脚使用直流电压或PWM进行开关和亮度控制
最高1MHz开关频率
典型输出电流精度为3%
内置LED开路保护
内置Rcs开路保护
高端电流检测
迟滞控制：无需补偿
可调恒定LED电流
热关断

应用领域

低压卤素替代LED
汽车照明
低压工业照明
LED备用照明
发光标志
安全特低电压（SELV）照明
LCD电视背光源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	6V~50V
	开关频率	100Hz~1MHz
	通道数	1
	输出电流	1A
	调光	PWM；模拟

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
