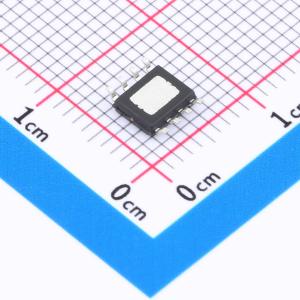

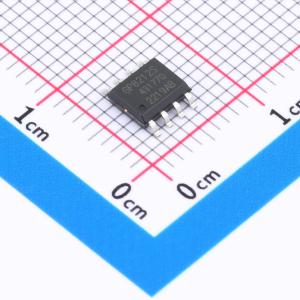

温馨提醒：图片仅供参考，商品以实物为准
GP8212S-TC50-EW
数据转换器DAC 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 数据转换器DAC I2C,4-20mA/0-20mA (0.05%)
- 品牌名称
- Linearin(先积集成)
- 商品型号
- GP8212S-TC50-EW
- 商品编号
- C3035675
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 15位 | |
| 通道数 | 1 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 9V~36V | |
| 输出类型 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
GP8212S是一个I2C信号转模拟信号转换器，即DAC，假设 Rs = 100Ω 此芯片可以将15Bit数字量0x0000 - 0x7FFF线性转换成0 - 25mA模拟电流，输出电流线性度 0.01%。
商品特性
- 将I2C信号输入，将数据线性转换成4 - 20mA/0 - 20mA的模拟电流输出。IOUT = 2.5V/RS*DATA/0x7FFF
- 输入信号范围15Bit，0x0000 - 0x7FFF
- 输入I2C信号高电平：2.7V - 5.5V
- 输出电压误差： <0.01%（两点校准TPY）
- 输出电压线性度误差 0.01%（TPY）
- 电源电压：9V - 36V
- 功耗：<1mA
- 启动时间：<2ms
- 工作温度： -40°C to 85°C
应用领域
- 传感器
- 工业控制
- 工业模拟信号隔离0/4 - 20mA变送器PLC
