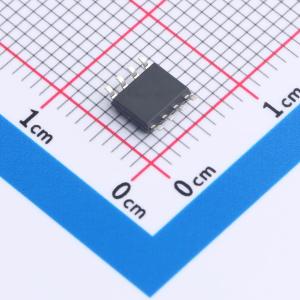

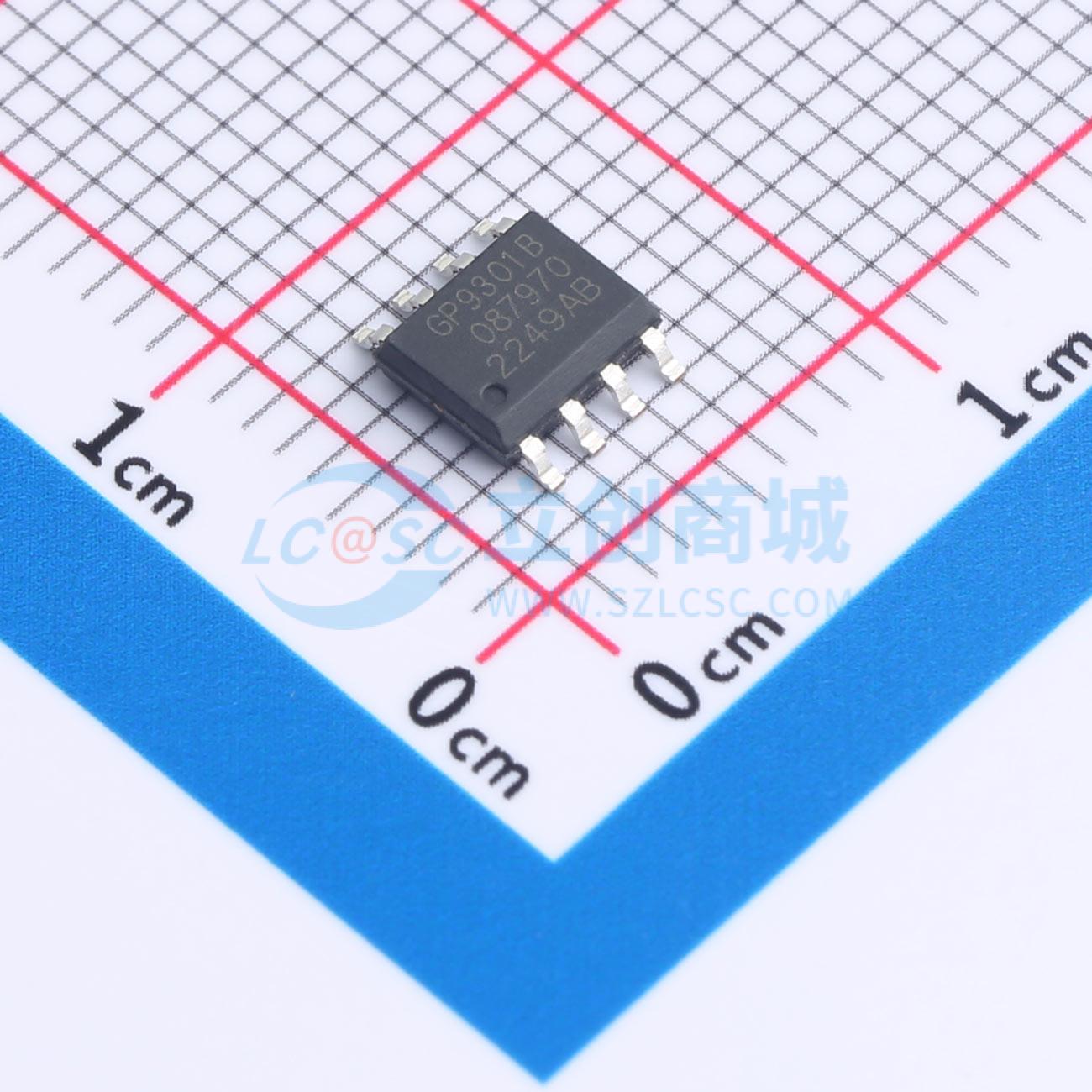

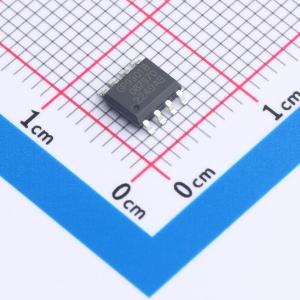

GP9301BXI-F1K-N-SW
数据转换器APC 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GP9301B是一款高性能的模拟到PWM转换器（APC），可以将0V至10V的模拟输入信号转换为PWM信号，输出频率范围为1Hz至1MHz。
- 品牌名称
- Linearin(先积集成)
- 商品型号
- GP9301BXI-F1K-N-SW
- 商品编号
- C3035525
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
参数完善中
商品概述
GP9301BM是一款带PWM输出的ADC。该器件可将0V至10V的模拟输入信号转换为占空比为0%至100%的PWM信号。占空比的线性误差小于+/- 0.5%。输入也可直接连接到100K电位器或PWM信号。GP9301BM还可利用电容提供简单的隔离接口。
商品特性
- GP9301B可将0V至10V的模拟电压输入线性转换为占空比为0% - 100%的PWM信号输出。
- GP9301BM将信号转换为PWM信号后，再将其调制为高频PWM，利用电容提供简单的隔离接口。
- 模拟输入信号范围为0 - 10V。
- PWM、100KΩ电位器输入，PWM信号逻辑高电平：>2.7V
- 输入信号VIN引脚内置100μA电流源
- 输出PWM信号频率范围：1Hz至1MHz
- 输出PWM信号高电平：5V
- 最大PWM占空比误差（DNL）：+/-1%
- 最大PWM占空比线性误差（INL）：+/- 0.5%
- 电源电压：11V - 40V
- 功耗：典型值5mA
- 启动时间：<2ms
- 工作温度：-40℃至125℃（H级）
应用领域
- 直流电机调速
- LED调光
- 工业模拟信号隔离
- 逆变器电源
