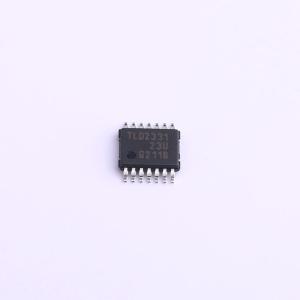

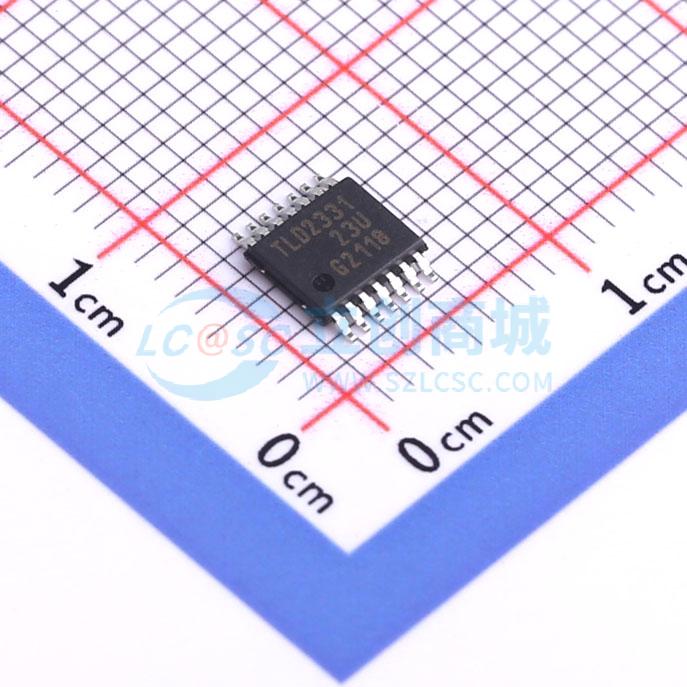

温馨提醒：图片仅供参考，商品以实物为准
TLD23313EP
TLD23313EP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有集成输出级的三通道高端驱动IC，旨在控制电流高达80 mA的LED。在典型的汽车应用中，该设备能够为每条链路上的3个红色LED（总共9个LED）提供高达60 mA甚至更高的电流，前提是不受整个系统热性能的限制。实际上，输出电流由外部电阻或参考源控制，不受负载和电源电压变化的影响。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLD23313EP
- 商品编号
- C3034685
- 商品封装
- TSSOP-14-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 5.5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 100nA | |
| 工作温度 | -40℃~+150℃ |
商品概述
LITIX™ Basic + TLD2331-3EP是一款带有集成输出级的三通道高端驱动IC，旨在控制电流高达80 mA的LED。在典型的汽车应用中，若不受整个系统热性能限制，该器件能够以高达60 mA甚至更高的电流驱动每条链路上的3个红色LED（总共9个LED）。实际上，输出电流由外部电阻或参考源控制，不受负载和电源电压变化的影响。
商品特性
- 具有集成且受保护的输出级（电流源）的三通道器件，优化用于驱动LED，作为额外的低成本电流源
- 每通道输出电流高（高达80 mA）
- 睡眠模式下电流消耗极低
- 通道“关闭”时输出泄漏极低
- 故障期间电流消耗低
- LITIX™ Companion直接驱动支持额外的输出电流需求
- 支持高精度数字调光
- 智能故障管理：多达16个及以上的器件可通过仅一个外部电阻共享一个公共错误网络
- 反极性保护可减少外部组件，并在低电池/输入电压下提高系统性能
- 过载保护
- 宽温度范围：-40℃ < TJ < 150℃
- 通过外部低功率电阻控制输出电流
- 绿色产品（符合RoHS标准）
应用领域
- 采用每个功能共享和分离的LED，实现经济高效的“制动”/“尾灯”功能
- 转向指示灯
- 位置灯、雾灯、尾灯和侧标志灯
- 动画灯光功能，如闪烁指示灯和“欢迎/告别”功能
- 日间行车灯
- 车内照明功能，如环境照明（包括RGB颜色控制）、照明和仪表盘照明
- 工业应用和仪器仪表的LED指示灯
