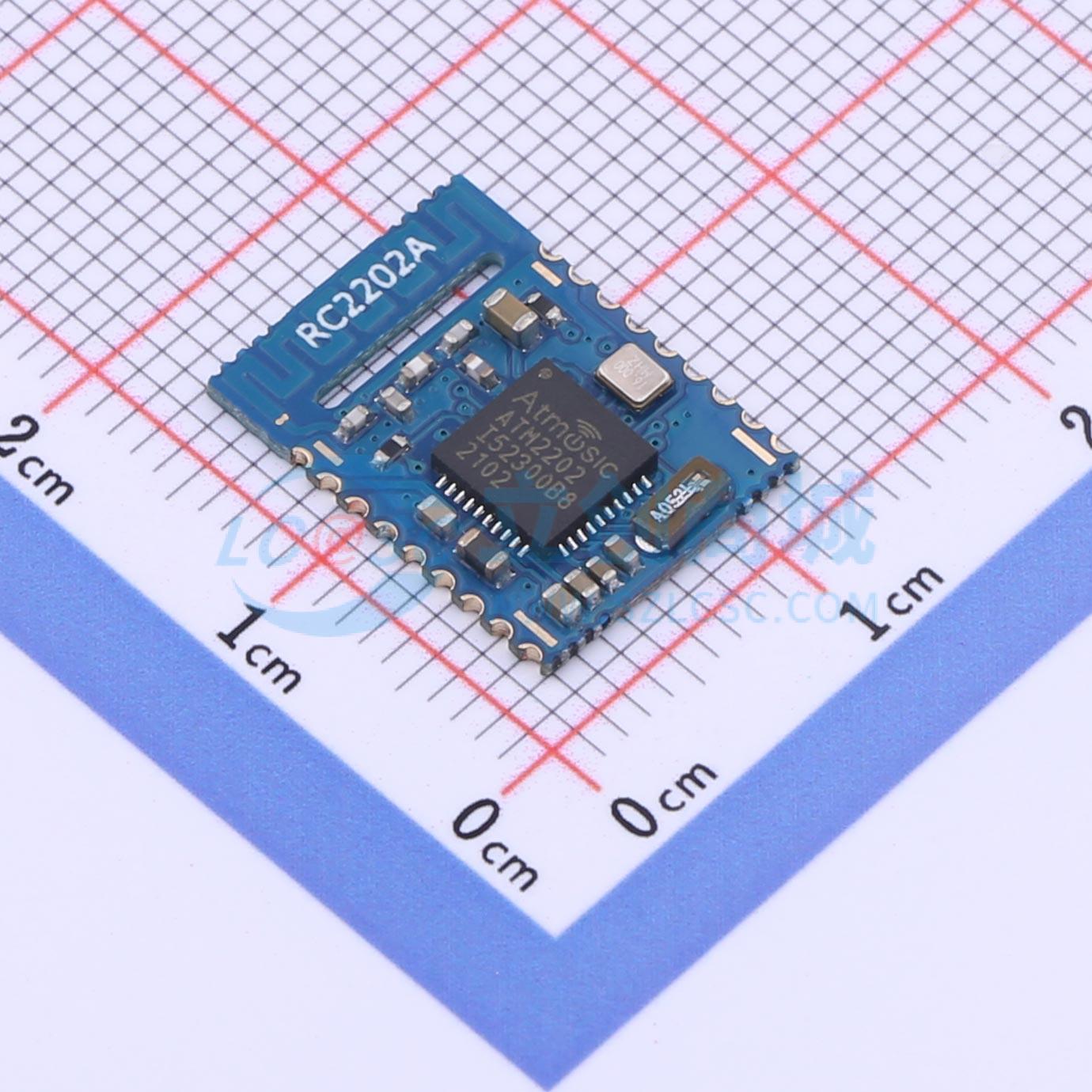

RC2202A
蓝牙5.0(BLE)串口透传模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 蓝牙5.0 BLE串口通讯模块，支持从透传和主从一体协议、丰富AT指令、支持OTA升级、12kbps/s高速传输
- 品牌名称
- RF Crazy(智汉)
- 商品型号
- RC2202A
- 商品编号
- C3034567
- 包装方式
- 托盘
- 商品毛重
- 2.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 蓝牙模块 | |
| 核心芯片 | ATM2202芯片 | |
| 支持接口 | UART | |
| 支持协议 | 蓝牙5.2 | |
| 最大发射功率 | 4dBm | |
| 工作电压 | 2V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 接收电流 | 900uA | |
| 发送电流 | 2.3mA | |
| 通讯距离 | 20m~100m | |
| 接收灵敏度 | -95dBm | |
| 工作温度 | -30℃~+85℃ |
商品概述
RC2202A是高性能、高灵敏、低成本的蓝牙5.0（BLE）模块。它集成了一个嵌入式2.4GHz BLE收发器和PCB板载天线，并提供了一个完整的射频解决方案，无需额外的蓝牙射频设计，可以帮助用户缩短项目开发周期。 其应用目标是2.4GHz蓝牙低能耗系统、人机交互设备(键盘、鼠标和远程控制)、手机配件及玩具、运动和休闲设备等。 模块可工作在桥接模式(透明传输模式)。模块启动广播后，已打开特定APP的手机会对其进行扫描和对接，成功之后便可以通过BLE协议对其进行监控。 用户MCU可以通过模块的通用串口和移动设备进行双向通讯，用户也可以通过特定的串口AT指令，对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作，写入的数据将通过串口发送给用户的MCU。模块收到来自用户MCU串口的数据包后，将自动转发给移动设备。此模式下的开发，用户必须负责主MCU的代码设计，以及智能移动设备端APP代码设计。 为了保证程序的稳定性，模块上电520ms之后才开始正常工作；透传大数据时建议在模块连接后5秒开始，建立连接需要等待确认MTU、连接间隔等操作，若此时进行高速透传极易出现丢包或设备卡死现象。
商品特性
- 使用简单，无需任何蓝牙协议栈应用经验
- 支持配置普通BLE模式、Beacon模式、Eddystone模式
- 默认20 ms - 75ms连接间隔，连接快速，并且Android与IOS的兼容性好
- 用户接口使用通用串口设计，全双工双向通讯，最低波特率支持4800 bps，最高支持460800bps
- 支持AT指令软件复位模块
- 获取MAC地址，支持AT指令修改MAC地址（要重新复位后生效）
- 支持AT指令调整蓝牙连接间隔，控制不同的转发速率（动态功耗调整）
- 支持AT指令调整发射功率、修改广播间隔、修改串口波特率、修改模块名
- 支持AT指令修改Service UUID
- 可通过APP发送AT指令
- 高速透传转发，15KBytes/s稳定传输(串口波特率460800不稳定，不建议使用)
- 极低工作功耗
应用领域
- 2.4GHz蓝牙低能耗系统
- 人机交互设备(键盘、鼠标和远程控制)
- 手机配件及玩具
- 运动和休闲设备
