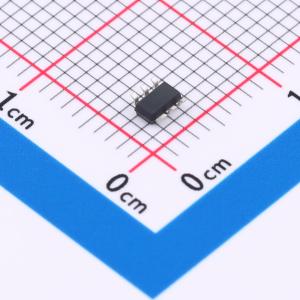

温馨提醒：图片仅供参考，商品以实物为准

SL121S101

12位高分辨率高速率3.3V - 5.25V工作电压500 - 1000KSPS模数转换器（ADC）

描述: 12位高分辨率、高速率、低功耗、小尺寸、单极性的模数转换器，基于逐次逼近寄存器架构。
品牌名称: Slkor(萨科微)
商品型号: SL121S101
商品编号: C33962571
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

SL121S101是一款12位的ADC (Analog-to-Digital Converter)芯片，具有高分辨率、高速率、低功耗、小尺寸、单极性的基本特征。该转换器基于具有内部采样保持电路的逐次逼近寄存器架构。该转换器分为两种版本：SL121S101版本采用4 V至5.25 V单电源供电，性能参数涵盖了500KSPS至800KSPS；SL121S101E版本采用3.3 V至4.8 V单电源供电，性能参数涵盖了800KSPS至1000KSPS。两种版本目前都采用6引脚SOT - 23封装，工作温度范围为 - 40°C至85°C。SL121S101可pin - to - pin替代ADC121S101，而且高电压时的动态功耗不到其1/2，从而显著延长了电池的工作时间。

商品特性

SL121S101采样率：500 – 800 KSPS
SL121S101E采样率：800 – 1000 KSPS
SL121S101电压范围：4 V至5.25 V
SL121S101E电压范围：3.3 V至4.8 V
12位分辨率
低功耗（SL121S101典型值）6.05mW（5V，800 KSPS）3.60mW（4V，800 KSPS）
最大误差±1.25LSB INL，±1LSB DNL
0—VA单极单通道输入
SPI, QSPI, MICROWIRE, DSP串行接口
6引脚SOT - 23封装
无流水线周期延迟
省电模式

应用领域

便携式系统
远程数据采集
仪表和控制系统
光学传感器
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

6折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	500kHz
	通道数	1
	工作电压	4V~5.25V
	接口类型	SPI

	属性	参数值
	差分输入	否
	积分非线性	1.25LSB
	工作温度	-40℃~+85℃
	信噪比	72.5dB
	ADC架构	SAR
