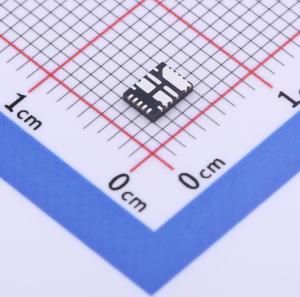

温馨提醒：图片仅供参考，商品以实物为准
SY8370TMC
高效率快速响应 11A 28V 输入同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8370 是一款高效率同步降压调节器,能够提供 11A 的输出电流。该设备集成了主开关和同步开关,具有低导通电阻,以减少传导损耗。此外,它在重负载条件下以伪恒定频率 500kHz 工作,以减小电感和电容器的尺寸。SY8370 支持宽输入电压范围（4V 至 24V）,具有多种保护功能,包括周期性谷值和峰值电流限制、欠压锁定、内部软启动、输出欠压保护、过压保护和热关断。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8370TMC
- 商品编号
- C3029744
- 商品封装
- QFN-13(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~24V | |
| 输出电压 | - | |
| 输出电流 | 11A | |
| 开关频率 | 425kHz~575kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 140uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY8370是一款高效同步降压DC/DC稳压器，能够提供11A的输出电流。该器件集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。此外，在重载条件下，它以500kHz的准恒定频率工作，以减小电感和电容的尺寸。 矽力杰专有的Instant-PWM™快速响应、恒定导通时间（COT）PWM控制方法支持高输入/输出电压比（低占空比）和快速瞬态响应，同时在输入电压、负载和输出电压范围内保持近乎恒定的工作频率。这种控制方法无需复杂的补偿，即使使用低ESR陶瓷电容也能稳定工作。 SY8370的输入电压范围为4V至24V。逐周期电流限制、输入欠压锁定、内部软启动、输出欠压保护、过压保护和热关断功能确保了在所有工作条件下的安全运行。
商品特性
- 内部开关（上/下）低RDS(ON)：17/7.5 mΩ
- 宽输入电压范围：4~24V
- 集成旁路开关：1.5Ω
- Instant PWM架构实现快速瞬态响应
- 内部软启动限制浪涌电流
- 准恒定频率：500kHz
- 可调输出电压应用
- 11A输出电流能力
- ±1%内部参考电压
- PFM/USM可选轻载运行模式
- 电源正常指示
- 输出放电功能
- 逐周期谷值和峰值电流限制保护
- 通过ILMT引脚可编程谷值电流限制阈值
- 锁存模式输出欠压保护
- 锁存模式输出过压保护
- 锁存模式过温保护
- 输入欠压锁定
- 符合RoHS标准且无卤
- 紧凑封装：QFN3×4-13
应用领域
- 液晶电视/网络电视/3D电视
- 机顶盒
- 笔记本电脑
- 高功率应用处理器
- 台式电脑
