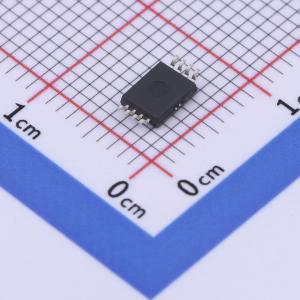

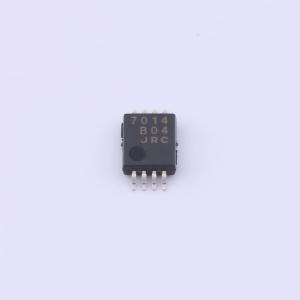

温馨提醒：图片仅供参考，商品以实物为准

NJU7014V-TE1

品牌名称: JRC
商品型号: NJU7014V-TE1
商品编号: C3029759
商品封装: SSOP-8
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

NJU7014/7015/7016 是单电源双 C-MOS 运算放大器，其特点是工作电压低至 1V，工作电流低，分别为 15µA/电路（NJU7014 典型值）、80µA/电路（NJU7015 典型值）、200µA/电路（NJU7016 典型值）。它们还具有 1pA（典型值）的低输入偏置电流，输入电压范围从地电位开始，可实现地电位检测，且输出摆幅在两个电源轨之间均可达到轨到轨。 NJU7014/7015/7016 提供多种 8 引脚封装形式，包括双列直插式 DIP8、表面贴装 SOP8（DMP8）、SSOP8、MSOP8（VSP8）、MSOP8（TVSP8）。这些特性的组合使其非常适合各种便携式设备。

商品特性

单电源供电
宽工作电压范围 VDD = 1~5.5V
宽输出摆幅范围 V0M = 2.9V 最小值（VDD = 3.0V）
低工作电流
低偏置电流 IIB = 1pA 典型值
内置补偿电容
C-MOS 技术

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	10mV
	压摆率(SR)	100V/ms

	属性	参数值
	输入偏置电流(Ib)	1pA
	输入失调电流(Ios)	-
	共模抑制比(CMRR)	65dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	-
	单电源	1V~5.5V
