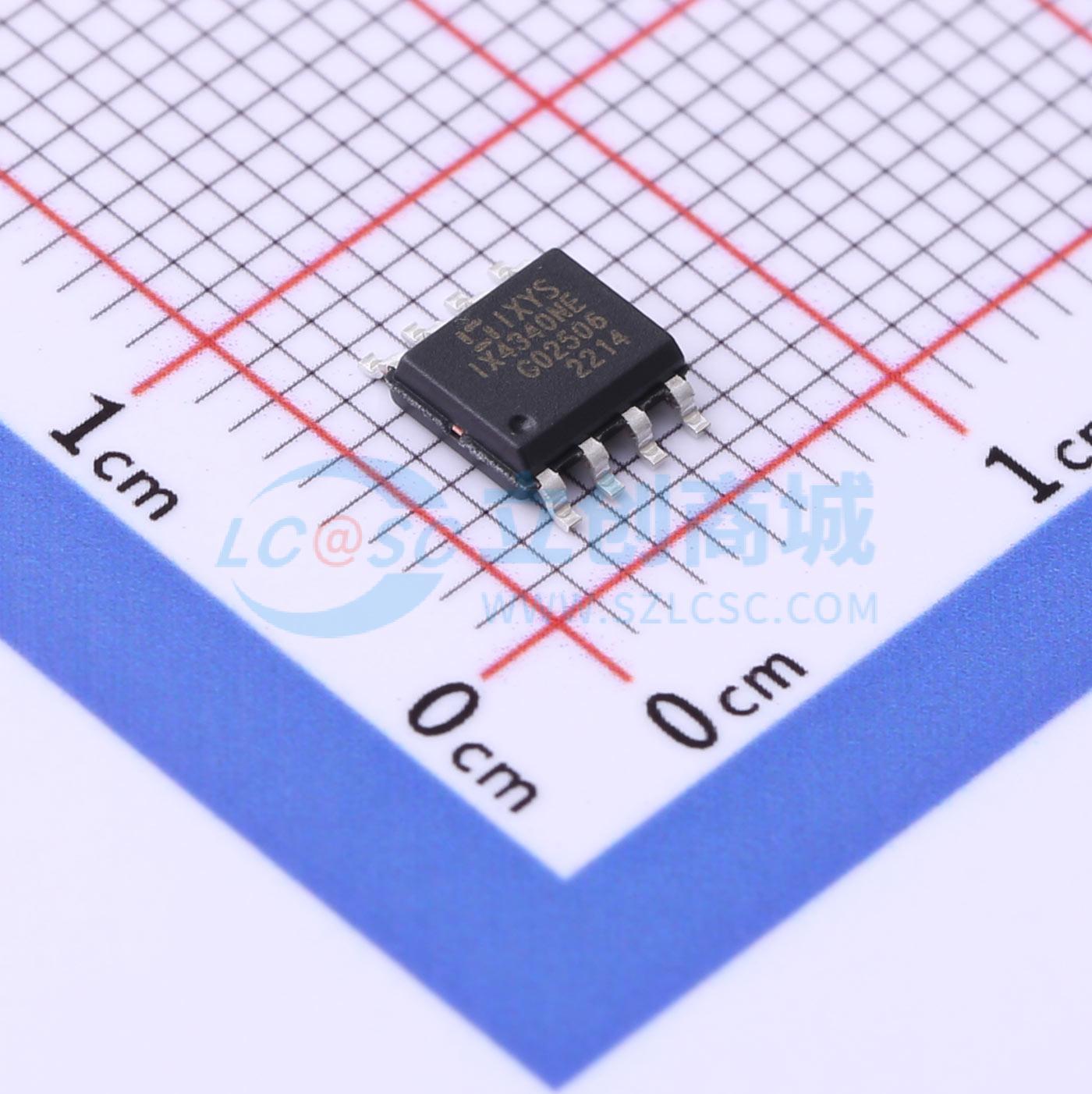

IX4340NETR
5安培，双路低边MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款双路、大电流、低端栅极驱动器。两个输出端均能提供和吸收5A的峰值电流，最大额定电压为20V。两个输出端可并联以用于更高电流的应用。快速的传播延迟时间（典型值16ns）和快速的上升和下降时间（7ns）使其非常适合高频应用。输入与TTL和CMOS逻辑兼容，每个输出都有独立的使能功能。欠压锁定电路（UVLO）可防止高端源极驱动器在电源电压不足时导通。如果逻辑输入悬空，输出将保持低电平。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IX4340NETR
- 商品编号
- C3029625
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 5A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 7ns | |
| 下降时间(tf) | 7ns | |
| 传播延迟 tpLH | 16ns | |
| 传播延迟 tpHL | 16ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 1.4mA |
商品概述
IX4340 是一款双路、大电流、低端栅极驱动器。两个输出端各自能够提供和吸收 5A 的峰值电流，最大额定电压为 20V。为满足大电流应用需求，两个输出端可并联使用。快速的传播延迟时间（典型值为 16ns）和快速的上升与下降时间（7ns）使 IX4340 非常适合高频应用。 输入与 TTL 和 CMOS 逻辑兼容，且每个输出都有独立的使能功能。欠压锁定电路（UVLO）可防止高端源极驱动器在电源电压不足时导通。若逻辑输入处于浮空状态，输出将保持低电平。 IX4340 提供标准 8 引脚 SOIC、热增强型 8 引脚 SOIC 和 MSOP 封装。
商品特性
- 两个独立驱动器，每个均可提供和吸收 5A 电流
- 输入与 CMOS 和 TTL 兼容
- 每个驱动器均有独立使能功能
- 电源电压范围为 5V 至 20V
- 扩展工作温度范围为 -40℃ 至 +125℃
- ±4KV ESD 额定值（人体模型）
- 热增强型 8 引脚 SOIC 和 8 引脚 MSOP 封装以及标准 8 引脚 SOIC 封装
- 欠压锁定电路
- 快速传播延迟（典型值为 16ns）
- 快速上升和下降时间（典型值为 7ns）
应用领域
- 开关模式电源
- DC-DC 转换器
- 电机控制器
- 功率逆变器
