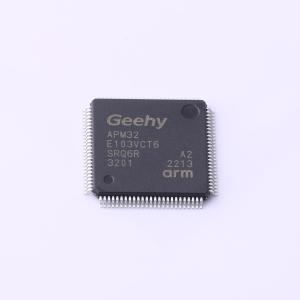

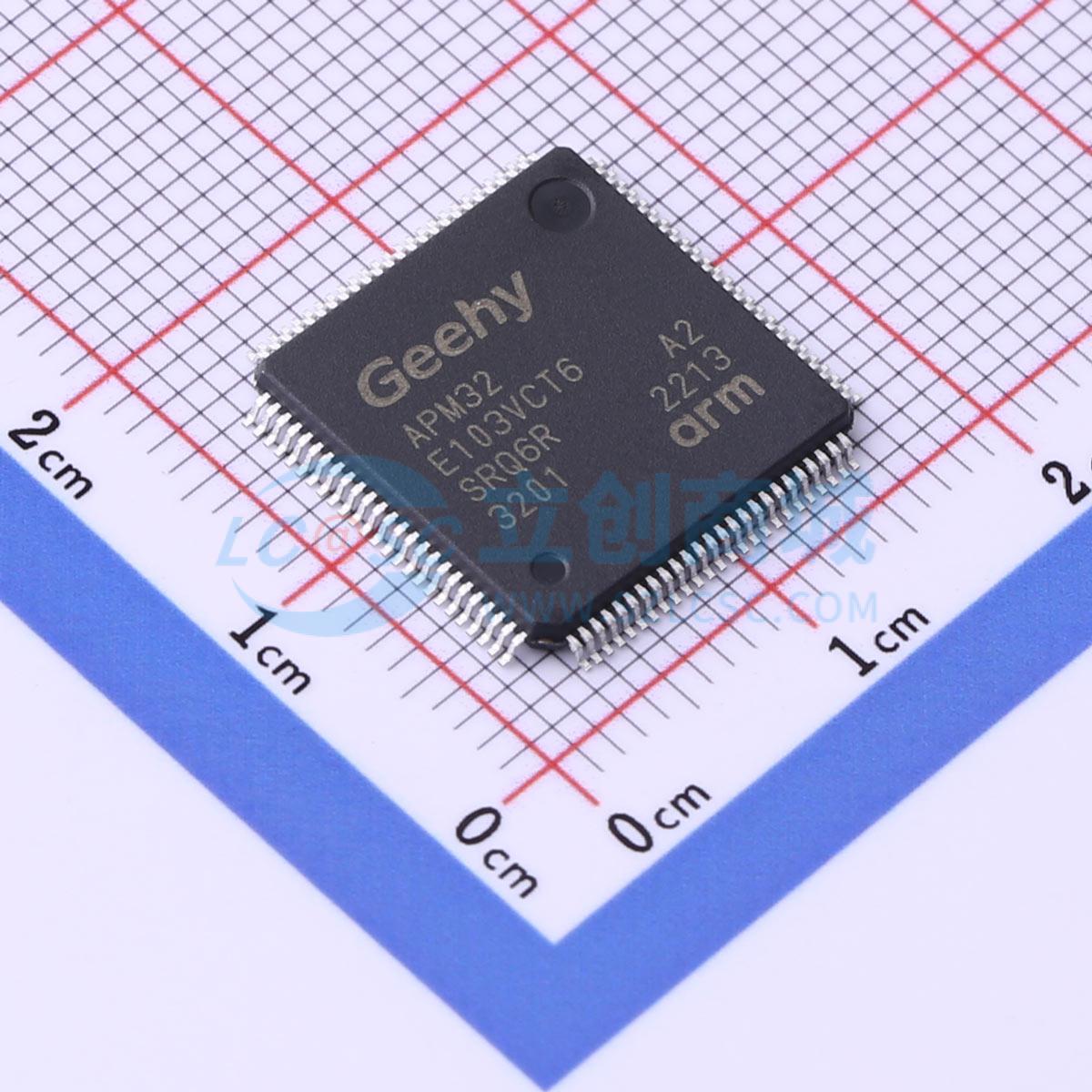

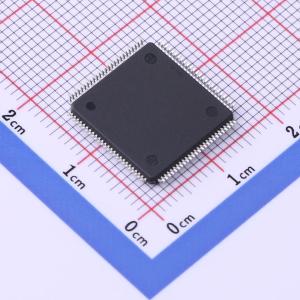

APM32E103VCT6
通用32位MCU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 32位MCU，封装：LQFP100，3个12位ADC，2个12位DAC，完全兼容 STM32F103VCT6， APM32F103VCT6。
- 品牌名称
- Geehy(珠海极海)
- 商品型号
- APM32E103VCT6
- 商品编号
- C3024253
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 120MHz | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 80 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 工作电压 | 2V~3.6V |
商品概述
APM32E103xCxE 的内核是 Arm Cortex®-M3，基于该平台开发成本低、功耗低，可提供优良的计算性能和先进的系统中断响应，兼容所有 ARM 工具和软件。
商品特性
- 32 位 Arm Cortex®-M3 内核最高 120MHz 工作频率
- Flash：容量最高为 512KB
- SRAM：容量最高为 128KB
- EMMC：支持 CF 卡、SRAM、PSRAM、SDRAM、NOR 和 NAND 存储器
- HSECLK：支持 4~16MHz 外部晶体/陶瓷振荡器
- LSECLK：支持 32.768KHz 晶体/陶瓷振荡器
- HSICLK：出厂校准的 8MHz RC 振荡器
- LSICLK：支持 40KHz RC 振荡器
- PLL：锁相环，支持 2~16 倍频
- VDD 范围：2.0~3.6V
- VDDA 范围：2.0~3.6V
- 备份域电源 VBAT 范围：1.8V~3.6V
- 支持上电/掉电复位（POR/PDR）
- 支持可编程电源电压检测器（PVD）
- 支持睡眠、停机、待机三种模式
- 两个 DMA，DMA1 有 7 个通道，DMA2 有 5 个通道
- 调试接口：JTAG、SWD
- 最多有 112 个 I/O，所有 I/O 都可以映射到外部中断向量
- 最多有 87 个容忍 5V 输入的 I/O
- 2 个 I2C 接口（1Mbit/s ），支持 SMBus/PMBus
- 3 个 USART ，2 个 UART ，支持 ISO7816、LIN 和 IrDA 等功能
- 3 个 SPI（2 个可复用 I2S），最大传输速度 18Mbps
- 2 个 CAN，支持 USBD 和 CAN 同时独立工作
- 1 个 USBD
- 1 个 SDIO 接口
- 3 个 12 位的 ADC
- 2 个 12 位的 DAC
- 2 个可以提供 7 通道 PWM 输出的 16 位高级定时器 TMR1/8，支持死区生成和刹车输入等功能
- 4 个 16 位通用定时器 TMR2/3/4/5，每个定时器有 4 个独立通道可以用来输入捕获、输出比较、PWM 与脉冲计数等功能
- 2 个 16 位基本定时器 TMR6/7
- 2 个看门狗定时器：一个独立看门狗 IWDT 和一个窗口看门狗 WWDT
- 1 个 24 位自减型系统定时器 Sys TickTimer
- 支持日历功能
- 84Bytes 备份寄存器
- FPU 浮点运算单元
- CRC 计算单元
- 96 位唯一设备 ID
- 芯片封装：QFN48/LQFP48/LQFP64/LQFP100/LQFP144
