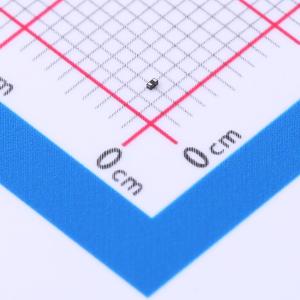

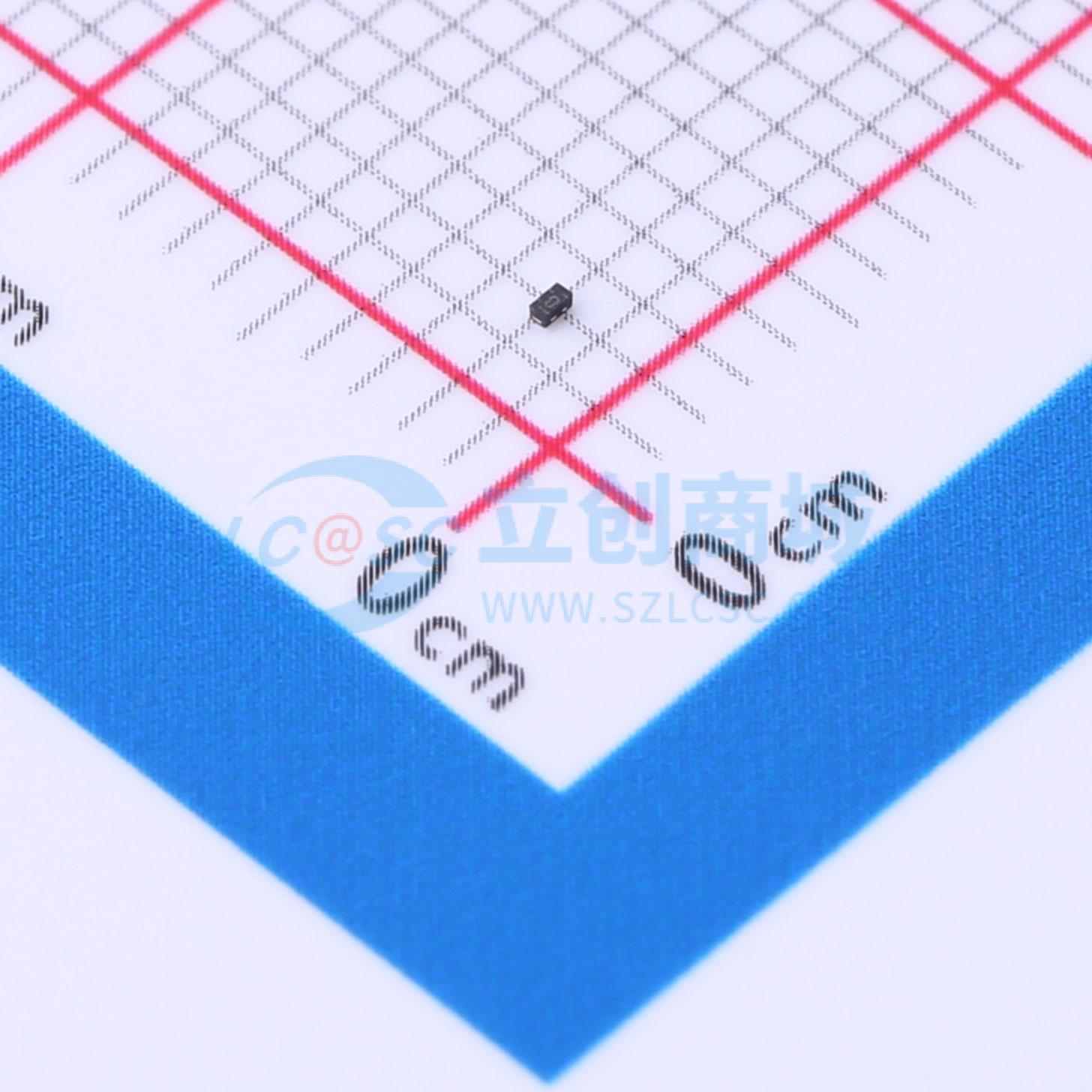

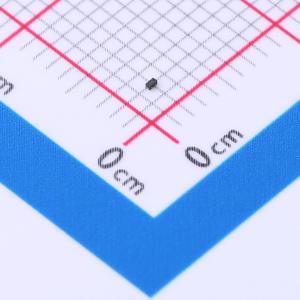

温馨提醒：图片仅供参考，商品以实物为准
AOZ8S503BDS-05
双向TVS 5V截止 峰值脉冲电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AOZ8S503BDS-05是一款单通道双向高浪涌瞬态电压抑制器，旨在保护音频线和电源线等数据线免受静电放电（ESD）或浪涌事件的损害。该器件在单个封装中集成了两个单向TVS二极管。在瞬态条件下，双向二极管将瞬态电流导向电源线的正端或接地。AOZ8S503BDS-05的典型电容为9 pF，钳位电压低，非常适合用于移动和计算设备的数据传输保护。AOZ8S503BDS-05采用符合RoHS标准且无卤素的0.6mm×0.3mm封装，结温范围为-40℃至+125℃。
- 品牌名称
- AOS
- 商品型号
- AOZ8S503BDS-05
- 商品编号
- C3024410
- 商品封装
- DFN-2L(0.6x0.3)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 9pF |
商品概述
AOZ8S503BDS-05是一款单通道双向高浪涌瞬态电压抑制器，旨在保护音频线和电源线等数据线免受静电放电（ESD）或浪涌事件的损害。 该器件在单个封装中集成了两个单向TVS二极管。在瞬态条件下，双向二极管将瞬态电流导向电源线的正端或接地。 AOZ8S503BDS-05的典型电容为9 pF，钳位电压低，非常适合用于移动和计算设备的数据传输保护。 AOZ8S503BDS-05采用符合RoHS标准且无卤素的0.6mm×0.3mm封装，结温范围为-40℃至+125℃。
商品特性
- IEC 61000-4-2静电放电抗扰度：– 空气放电：±30kV – 接触放电：±30kV
- IEC 61000-4-5浪涌抗扰度（8/20 μs）：7A
- IEC 61000-4-4（电快速瞬变脉冲群，5/50ns）：40A
- 人体模式（HBM）：±8kV
- 结电容：9 pF
- 低钳位电压
- 反向工作电压：5V
应用领域
- 音频线
- 通用
- 手机
- 笔记本电脑
