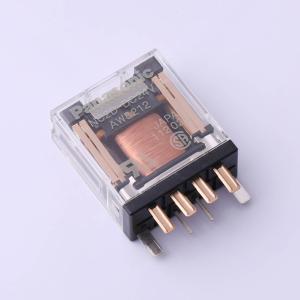

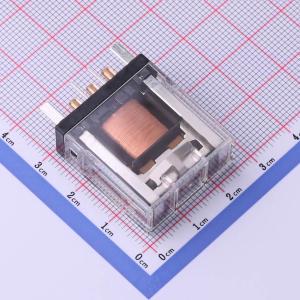

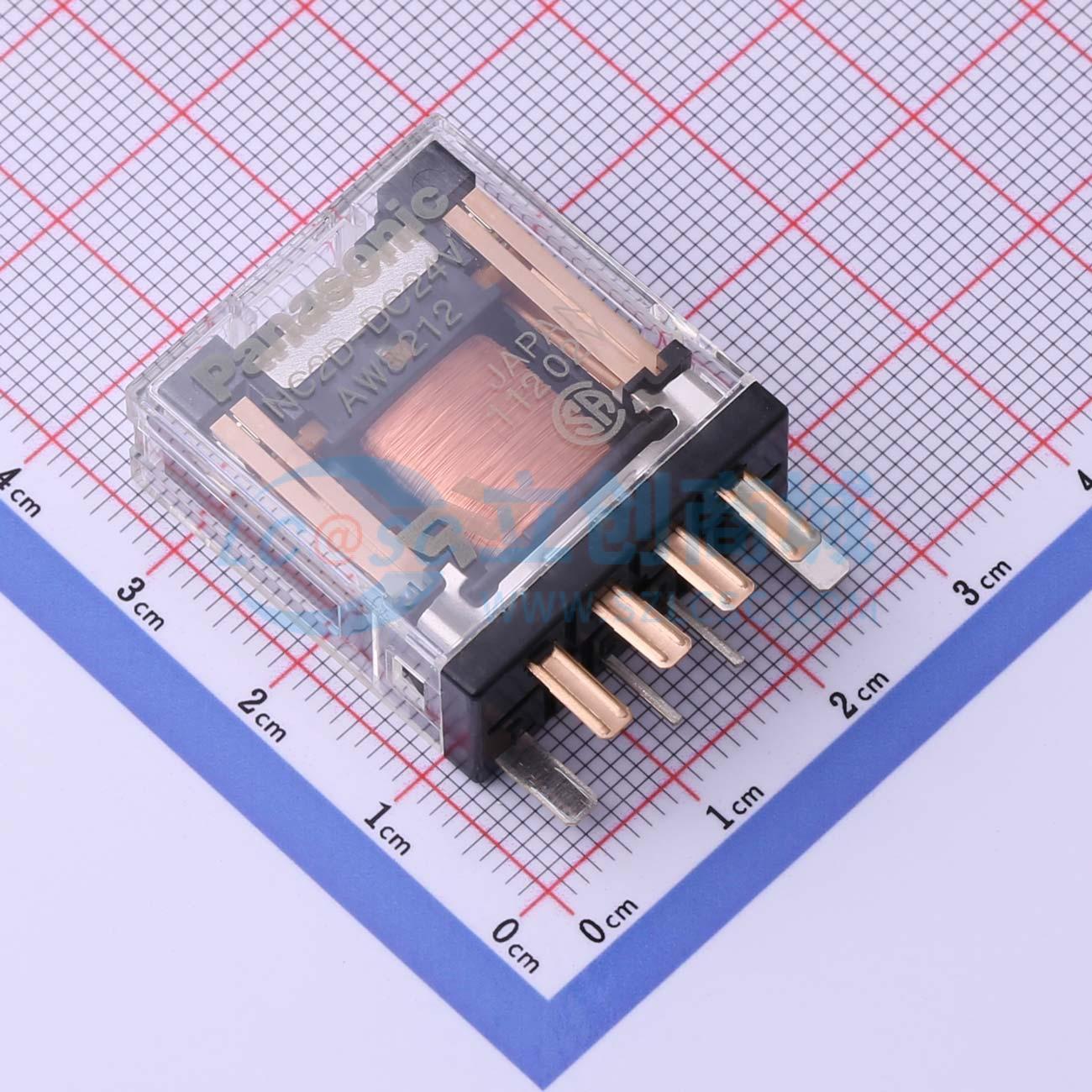

NC2D-DC24V
高功率继电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：紧凑、纤薄设计，采用高性能扁平电磁设计，高度为10.9mm（0.429英寸），扁平型薄封装；纤薄型，宽度为11.2mm（0.441英寸），可在PC板上进行高密度安装。 高可靠性，为卡提升式触点驱动方法提供稳定的接触压力；采用Ac包覆双触点，提供稳定的接触电阻，确保高接触可靠性。 兼容所有主要安全标准，通过UL和CSA认证，符合日本电气用品和材料控制法。应用：信息处理和电信设备，如计算机和终端设备。 燃气热风供暖设备和空调
- 品牌名称
- PANASONIC(松下)
- 商品型号
- NC2D-DC24V
- 商品编号
- C3024418
- 商品封装
- 插件,25.4x11.2mm
- 包装方式
- 盒装
- 商品毛重
- 19.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 两组转换:2C(双刀双掷-转换) | |
| 引脚数 | 8 | |
| 触点容量(电阻负载) | 5A@30VDC；5A@250VAC | |
| 最大切换电压 | 250V@AC | |
| 额定线圈功率 | 360mW | |
| 触点材料 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 5A | |
| 线圈类型 | 有极性-单线圈 | |
| 线圈电阻 | 1.6kΩ | |
| 接触电阻 | 50mΩ | |
| 动作时间 | 20ms | |
| 释放时间 | 10ms | |
| 工作温度 | -40℃~+70℃ |
