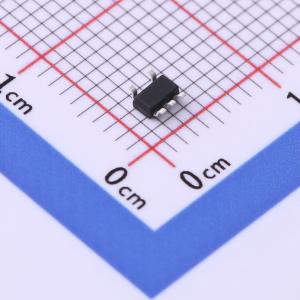

温馨提醒：图片仅供参考，商品以实物为准
TPRT9080N-08GJ5
2uA 600mA Ultra-LowDropout Regulator
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPRT9080 - 08 是一组低压差（LDO）稳压器，具有输入电压范围宽（1.2V 至 5.5V）、压差低、功耗低以及封装小型化等优点。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPRT9080N-08GJ5
- 商品编号
- C3021086
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | - | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 80dB@(100Hz) | |
| 压差 | 320mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 50uVrms | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPRT9080 - 08 是一组低压差（LDO）稳压器，具有输入电压范围宽（1.2V 至 5.5V）、低压差、低功耗和小型化封装等优点。仅 2μA 的静态电流使这些器件非常适合为电池供电的常开系统供电，这类系统需要极低的待机功耗以延长使用寿命。通过选择带 EN 引脚的器件并将其拉低，可选择关断模式。此模式下的关断电流低至仅 10nA（典型值）。线性稳压器 TPRT9080 - 08 在 1.2V 至 5.5V 的宽输入范围和整个输出负载电流范围（0mA 至 600mA）内，使用陶瓷输出电容时能保持稳定。
商品特性
- 无负载时地电流为 2μA，输出精度 ±2%，输出电流 600mA
- （可选）关断电流 10nA
- 宽工作输入电压范围：1.2V 至 5.5V
- 输出电压 3.3V、输出电流 600mA 时，压差为 0.32V
- 输出电压可调
- 使用陶瓷或钽电容时稳定
- 限流保护
- 过温保护
- 提供 SOT - 23 - 5 封装
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理（PDA）
- 无线通信设备
- 音频/视频设备
- 汽车导航系统
