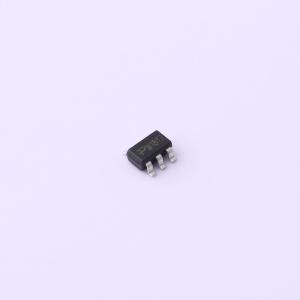

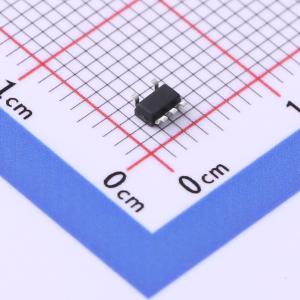

温馨提醒：图片仅供参考，商品以实物为准
TP142C18S5
Higt PSRR Voltage Regulator
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有使能功能的低压差 (LDO) 稳压器，可在 1.2V 至 5.5V 的电源下工作。它采用小型封装，可提供高达 450mA 的输出电流。2μA 的低静态电流和 0.5μA 的关断电流特性，非常适合长寿命电池应用。其他特性包括限流功能、过温保护和输出放电功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP142C18S5
- 商品编号
- C3021124
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.8V | |
| 输出电流 | 450mA | |
| 电源纹波抑制比(PSRR) | 80dB@(100Hz) | |
| 压差 | 280mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 特性 | 过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TP142C是一款具备使能功能的低压差（LDO）稳压器，工作电源电压范围为1.2V至5.5V。它采用小型化封装，可提供高达450mA的输出电流。
商品特性
- 无负载时地电流为2μA
- 输出精度为±2%
- 输出电流为450mA
- 禁用电流为10nA（可选）
- 宽工作输入电压范围：1.2V至5.5V
- 压差：300mA负载时为0.18V（输出电压 = 3.3V）
- 支持1.2V、1.5V、1.6V、1.8V、2.5V、2.8V、3.0V、3.3V固定输出电压
- 使用陶瓷或钽电容时稳定
- 限流保护
- 过温保护
- 提供SOT23 - 3、SOT23 - 5、DFN - 4(1x1)和DFN6(2x2)封装
- 2μA低静态电流和0.5μA关断电流特性非常适合长寿命电池应用
- 限流功能、过温保护和输出放电功能
应用领域
- 便携式电池供电设备
- 低功耗微控制器
- 笔记本电脑、掌上电脑和个人数字助理（PDA）
- 无线通信设备
- 音频/视频设备
