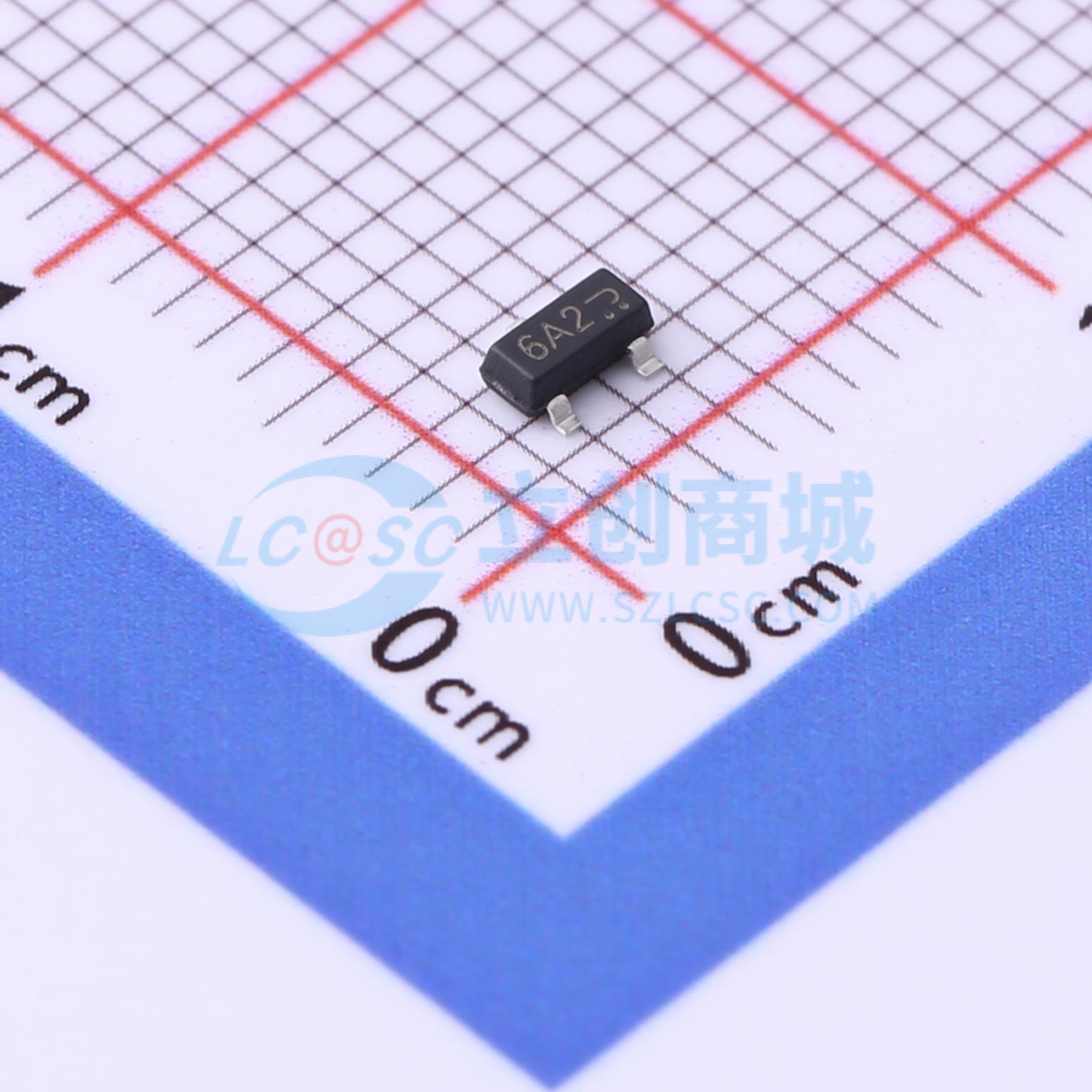

温馨提醒：图片仅供参考，商品以实物为准
MMBZ6V2ALT1G-MS
丝印6A2 静电放电（ESD）、瞬态电压抑制器（TVS）、晶闸管浪涌抑制器（TSS）、金属氧化物压敏电阻（MOV）、气体放电管（GDT）、聚合物静电放电二极管（PLED）
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 丝印6A2
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MMBZ6V2ALT1G-MS
- 商品编号
- C3020332
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 8.7V | |
| 峰值脉冲电流(Ipp) | 2.76A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 24W@1ms | |
| 击穿电压 | 6.2V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品特性
- SOT-23封装可实现两种独立的单向配置或单一双向配置
- 工作峰值反向电压3V至22V
- 标准齐纳击穿电压5.6V至27V
- 按图6波形所示，单向配置下，1.0ms时峰值功率为24或40W
- 静电放电等级：人体模型为3B级（>16kV），机器模型为C级（>400V）
- 符合IEC61000 - 4 - 2标准的4级静电放电等级，接触放电±30kV
- 低泄漏电流<5.0μA
应用领域
- 计算机
- 打印机
- 商用机器
- 通信系统
- 医疗设备
