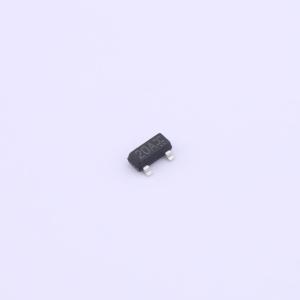

温馨提醒：图片仅供参考，商品以实物为准
MMBZ20VALT1G-MS
丝印20A 静电放电（ESD）、瞬态电压抑制器（TVS）、晶闸管浪涌抑制器（TSS）、金属氧化物压敏电阻（MOV）、气体放电管（GDT）、聚合物静电放电二极管（PLED）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 丝印20A
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MMBZ20VALT1G-MS
- 商品编号
- C3020335
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 16V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 40W@1.0ms | |
| 击穿电压 | 20V | |
| 反向电流(Ir) | 50nA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品特性
- SOT-23封装可实现两种独立的单向配置或一种双向配置。
- 工作峰值反向电压为3V至22V。
- 标准齐纳击穿电压为5.6V至27V。
- 按图6波形，在1.0ms时峰值功率为24或40W（单向）。
- 静电放电（ESD）等级：人体模型为3B级（>16kV），机器模型为C级（>400V）。
- 符合IEC61000 - 4 - 2标准的4级ESD等级，接触放电±30kV。
- 低泄漏电流<5.0μA。
应用领域
- 计算机
- 打印机
- 商用机器
- 通信系统
- 医疗设备
