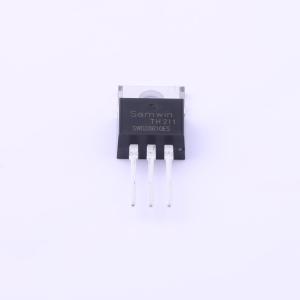

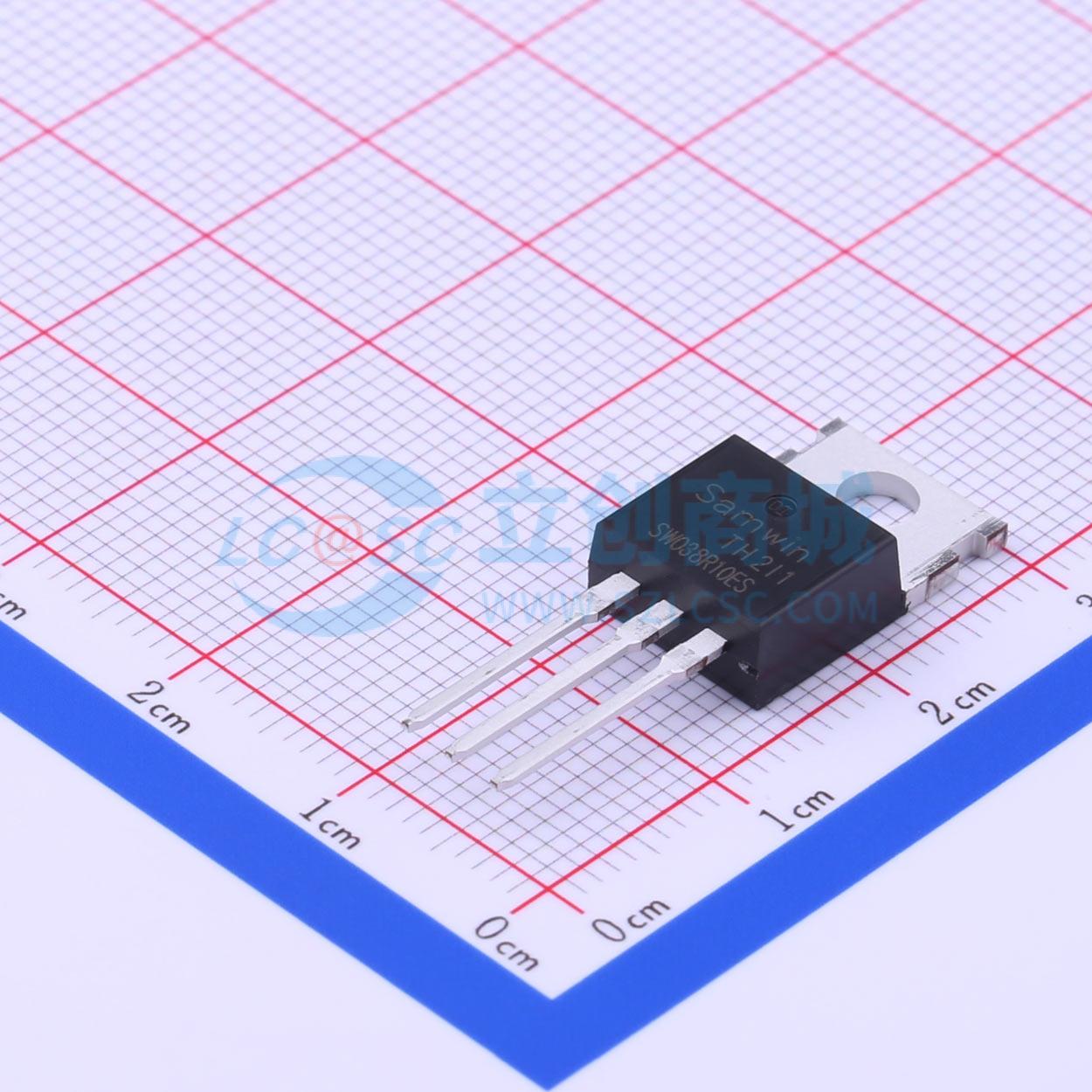

SW038R10ES
1个N沟道 耐压:100V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，100V，120A，0.0036Ω@10V
- 品牌名称
- Samwin(芯派)
- 商品型号
- SW038R10ES
- 商品编号
- C381520
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V,120A | |
| 耗散功率(Pd) | 205W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V@250uA | |
| 栅极电荷量(Qg) | 132nC@10V | |
| 输入电容(Ciss@Vds) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
采用独特的STripFET工艺实现的这款功率MOSFET系列产品，专门设计用于最小化输入电容和栅极电荷。因此，它适合作为电信和计算机应用中先进高效隔离式DC - DC转换器的初级开关。它也适用于任何对栅极电荷驱动要求较低的应用。
商品特性
- 典型漏源导通电阻 = 0.16 Ω
- 出色的dv/dt能力
应用领域
- 高效DC - DC转换器
- 不间断电源（UPS）和电机控制
