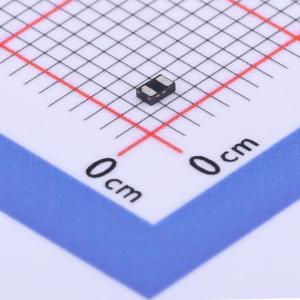

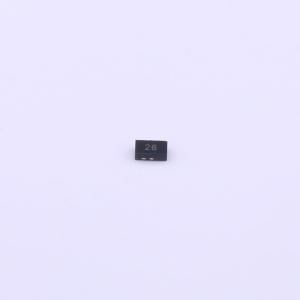

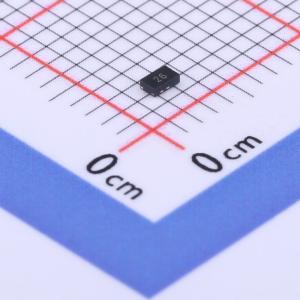

LY03AC5UL
1路双向ESD，可防22kV静电 双向ESD 5V截止 峰值脉冲电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LY03AC5UL是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，具备快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感型高速数据线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，可承受±25kV空气放电和±22kV接触放电。它采用超小型无铅DFN1610 - 2封装。其尺寸小、电容超低且具备高ESD浪涌保护能力，是保护手机、数字视频接口和其他高速端口的理想选择。
- 品牌名称
- Liown(里阳半导体)
- 商品型号
- LY03AC5UL
- 商品编号
- C3019525
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
LY03AC5UL是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，具备快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感型高速数据线的理想解决方案。该器件符合IEC 61000 - 4 - 2（ESD）标准，可承受±25kV空气放电和±22kV接触放电。它采用超小型无铅DFN1610 - 2封装。其尺寸小、电容超低且具备高ESD浪涌保护能力，是保护手机、数字视频接口和其他高速端口的理想选择。
商品特性
- 低钳位电压
- 超低漏电流
- 工作电压：5V
- 符合RoHS标准
- 符合IEC - 61000 - 4 - 2 ESD标准，±25kV空气放电、±22kV接触放电
- 封装形式：7英寸卷带，每卷3000片
应用领域
- 手机及配件
- USB端口
- MDDI端口
- 显示端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
