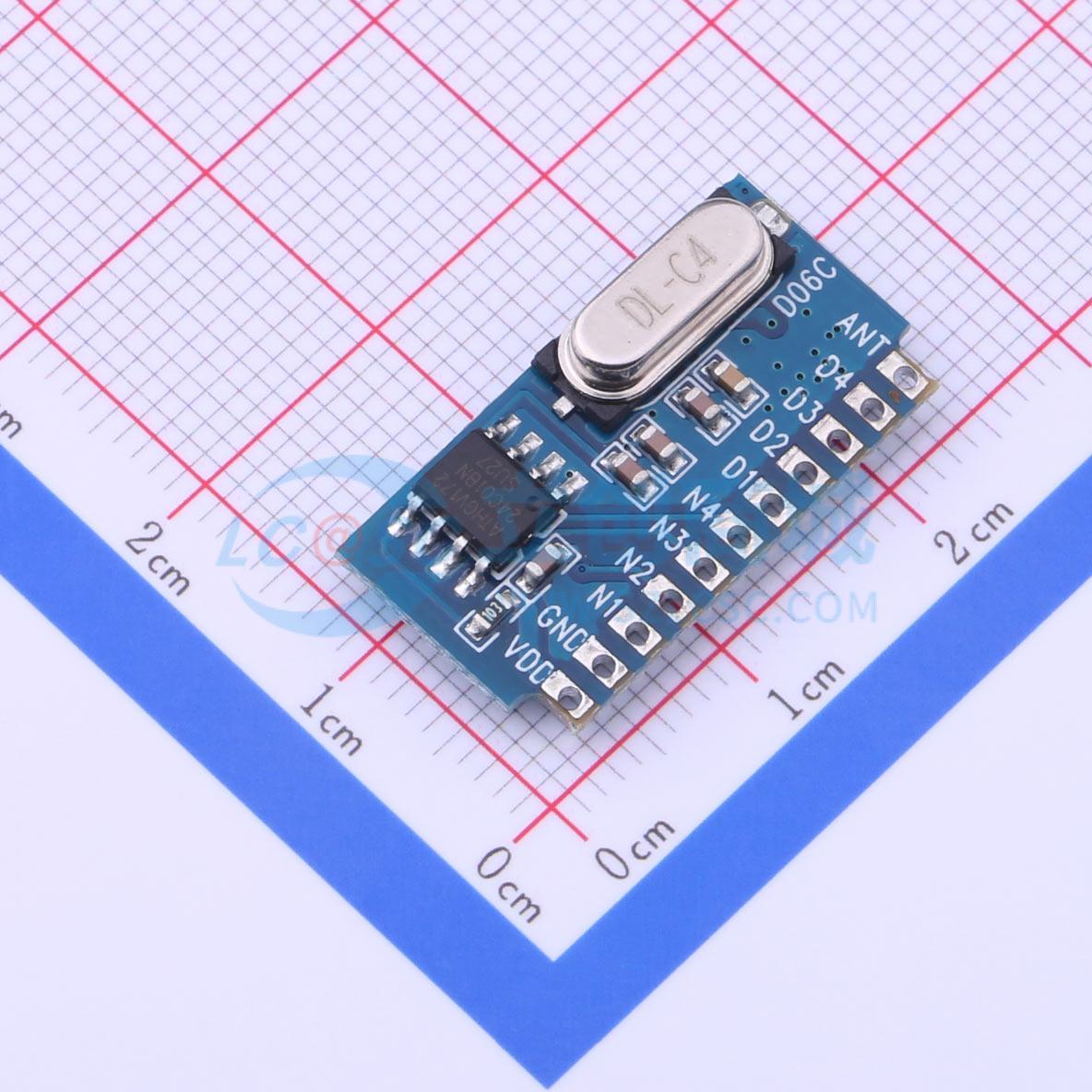

DL-RX06C-433M

DL-RX06C 是一款低功耗、低成本、小体积，高灵敏度，带解码（学习码）超外差无线接收模块，采用高性价比无线数据接收芯片及低功耗单片机，性能指标及功能与DL-RX809L 相似，只是增加了N3 对码按键；N4 对码LED 指示两个端口，客户可以把对码按键及对码LED 引到自己的线路板或外壳上面，方便用户操作。DL-RX06C 引脚改为2.0 间距，缩小了模块体积，采用双面直插焊盘，客户可以在自己的线路板上面做插槽焊盘，把模块直接插在线路板上面用波峰焊接，焊接后模块高度只有十厘米。DL-RX06C 可兼容PT2262 及1527 编码。模块具有锁存与非锁存选择端口，4 路输出，解码输出高电平，用户可直接替换原来的解码芯片方案来降低产品成本与缩小产品体积。同时模块具有低功耗模式选择端口，接收的平均功耗最低80 微安，用户可使用3 - 5V 电源。

• 频率范围：315MHz，433.92MHz（特殊频率可定做）
• 灵敏度高达 -112 dBm
• 电源电压输入范围：3V - 5V （推荐工作电压3.2V）
• 锁存与非锁存模式选择：解码输出高电平锁存或非锁存
• 可配套学习PT2260、2262、1527 遥控器，速率兼容性好
• 编码数据传输速率 2.5K bps（曼彻斯特编码）
• OOK 调制模式，可配合PT4450、115H、113、R25（2SK3356）等多种发射电路
• 模块尺寸 24.5×13.1×5.6mm
• 模块具有良好的本振辐射抑制能力，多个接收模块不会互相干扰

• 电动车多路控制器
• 多路输入、输出开关量控制
• 多路吊灯、灯饰遥控控制
• 无线传感器网络
• 搭配标准1527 协议的遥控器使用
• 能量控制和管理
• 多路电平控制电路
• D1 - D4 可直接驱动达灵顿继电器电路
• 智能楼宇、智能建筑
