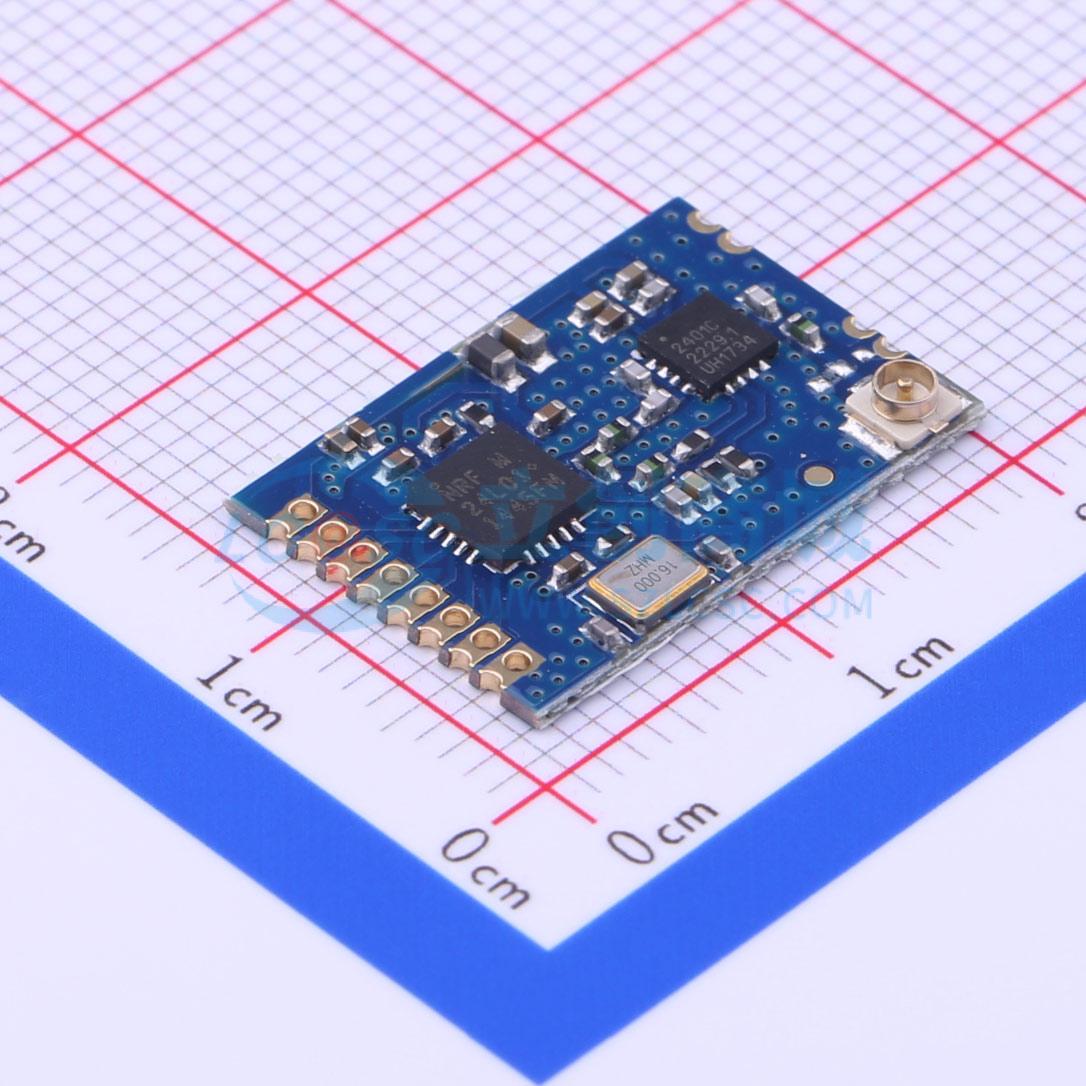

温馨提醒：图片仅供参考，商品以实物为准
DL-24NPA-2.4G
2.4g无线收发模块NRF24L01模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.4G模块,接收发射一体,NRF24L01无线射频模块带PA放大功率,抗干扰性能强,高灵敏度,空旷距离650米,应用于无人机航模、工业控制、门禁、考勤、监控和安防等
- 品牌名称
- DreamLNK(骏晔科技)
- 商品型号
- DL-24NPA-2.4G
- 商品编号
- C381182
- 商品封装
- SMD
- 包装方式
- 托盘
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 2.4GHz | |
| 调制方式 | FSK；GFSK | |
| 发射功率 | 20dBm | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | IPEX接口 | |
| 接收电流 | 23mA | |
| 发送电流 | 150mA | |
| 通讯距离 | 600m | |
| 接收灵敏度 | -94dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
DL-24NPA-2.4G是一款2.4GHz，100mW，高速（最高空中速率可达到2Mbps），高稳定性，工业级的无线收发一体数传模块。模块采用NORDIC原装nRF24L01P射频芯片与RFX2401C功放芯片，内建LNA，接收灵敏度提高10dBm，工作在2.4GHz~2.5GHz的ISM频段。该模块输出接口为IPEX，超小体积，方便内嵌在产品里边。模块足20dBm发射功率，频谱特性非常的好，谐波及小，信道间串扰及小，高频物料采用村田原装，晶体采用高精度低温漂工业级器件。
商品特性
- 频率范围：2.4GHz ~ 2.525GHz（可调1MHz步进）
- 灵敏度高达 -94dBm
- 最大输出功率：20dBm
- 低接收电流：23mA
- 休眠电流 < 250mA
- 数据传输率：250k - 2Mbps
- FSK、GFSK调制模式
- 内置天线接口：IPEX座、ANT半孔沉金接口（可外接天线）
- 不支持RSSI信号强弱指示，仅支持简单的丢包统计
- 256个字节FIFO与CRC跳频功能
- 内置温度传感器和低电量指示灯
应用领域
- 远距离2.4G数传网
- 2.4G抢答器、竞拍器
- 星形网数据采集系统
- 射击打靶报环系统、记分系统
- 航模、车模遥控手柄
- 2.4G遥控器、空鼠、体感游戏机
- BLDC风扇、吊扇控制器
- LED霓虹灯串控制系统
- 智能家居系统、安防报警、室外广告牌控制系统
