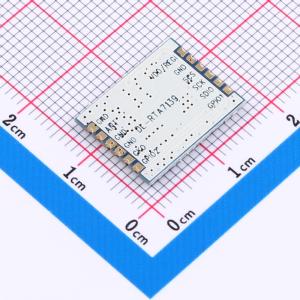

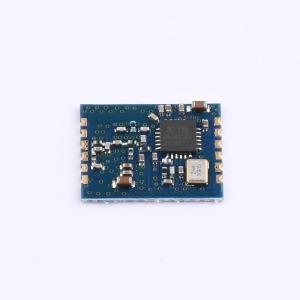

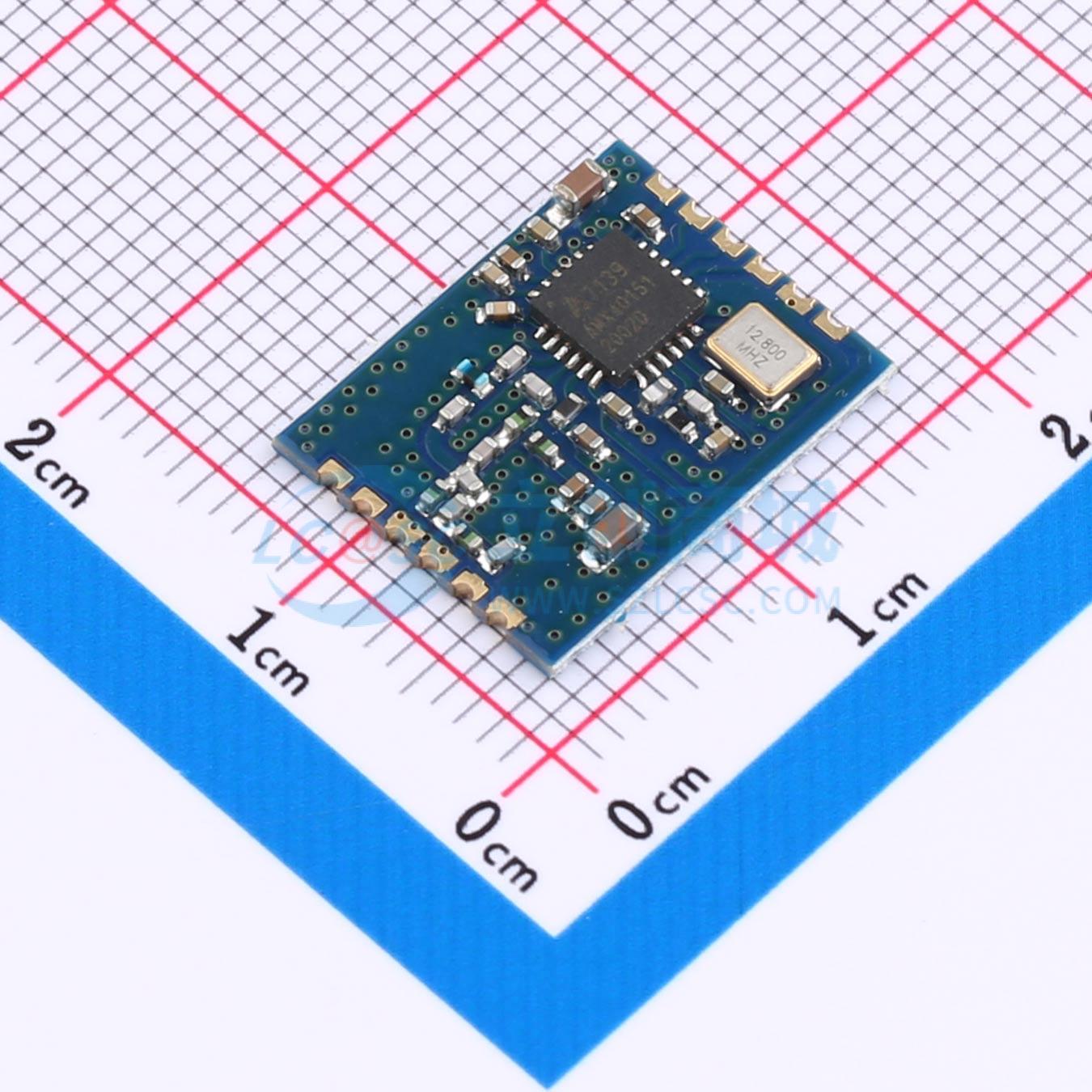

DL-RTA7139-433M
无线模块433MHz A7139
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 双向收发一体模块，A7139芯片方案无线射频模块，超长距离扩频通信，抗干扰性能强,高接收灵敏度,空旷距离1.2km
- 品牌名称
- DreamLNK(骏晔科技)
- 商品型号
- DL-RTA7139-433M
- 商品编号
- C381174
- 包装方式
- 托盘
- 商品毛重
- 1.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 433.92MHz | |
| 调制方式 | GFSK；FSK | |
| 发射功率 | 20dBm | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.9V~3.6V | |
| 接收电流 | 4mA | |
| 发送电流 | 82mA | |
| 通讯距离 | 1.2km | |
| 接收灵敏度 | -107dBm | |
| 工作温度 | -20℃~+85℃ |
商品概述
DL-RTA7139是基于无线收发芯片设计的一款完整的、体积小巧的、低功耗的无线收发模块。芯片主要设定为315 / 433 / 470/ 868 / 915 /MHz ISM/ SRD频段，具有非常低的功耗（如，434MHz频段，RX模式下功耗为3.8mA），非常适合电池供电视距距离无线传输，而且能够提供非常好的链路预算，高效E类功放输出功率高达20dBm，最高传输速率达250Kbps。用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线产品。
商品特性
- 模块尺寸小，采用SMD邮票边半孔封装模式
- 工作频率：433.92Mhz，可工作于315M - 915MHz等定制频率
- 空旷传输1.2千米；室内测试：10层稳定传输
- 支持FSK，GFSK调制方式，可编程控制
- 通信速率2Kbps～250Kbps，可编程配置
- 最大输出功率达20dBm，-119dBm@2kbps高接收灵敏度
- 低功耗，接收电流<4mA(AGC Off)
- 具有低功耗工作模式，功耗0.3uA，非常适合电池供电视距距离无线传输
- 独立的64byte发射/接收数据缓冲区
- WOR功能可设置待机和接收状态切换时间以降低功耗
- 支持RSSI信号强弱检测，提供电池欠压检测
- 供电电压：1.9～3.6V DC
应用领域
- ISM频段数据通信
- 智能楼宇、智能建筑
- 智能家居安全
- AMR
- 无线远程控制
- 建筑自动化
- 无线传感器网络
- 能量控制和管理
- RKE（远程无钥匙进入）
- 热能采集，表计测量
