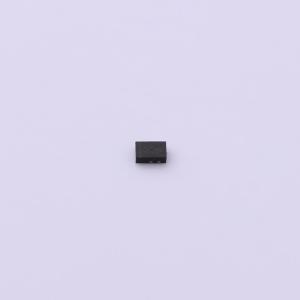

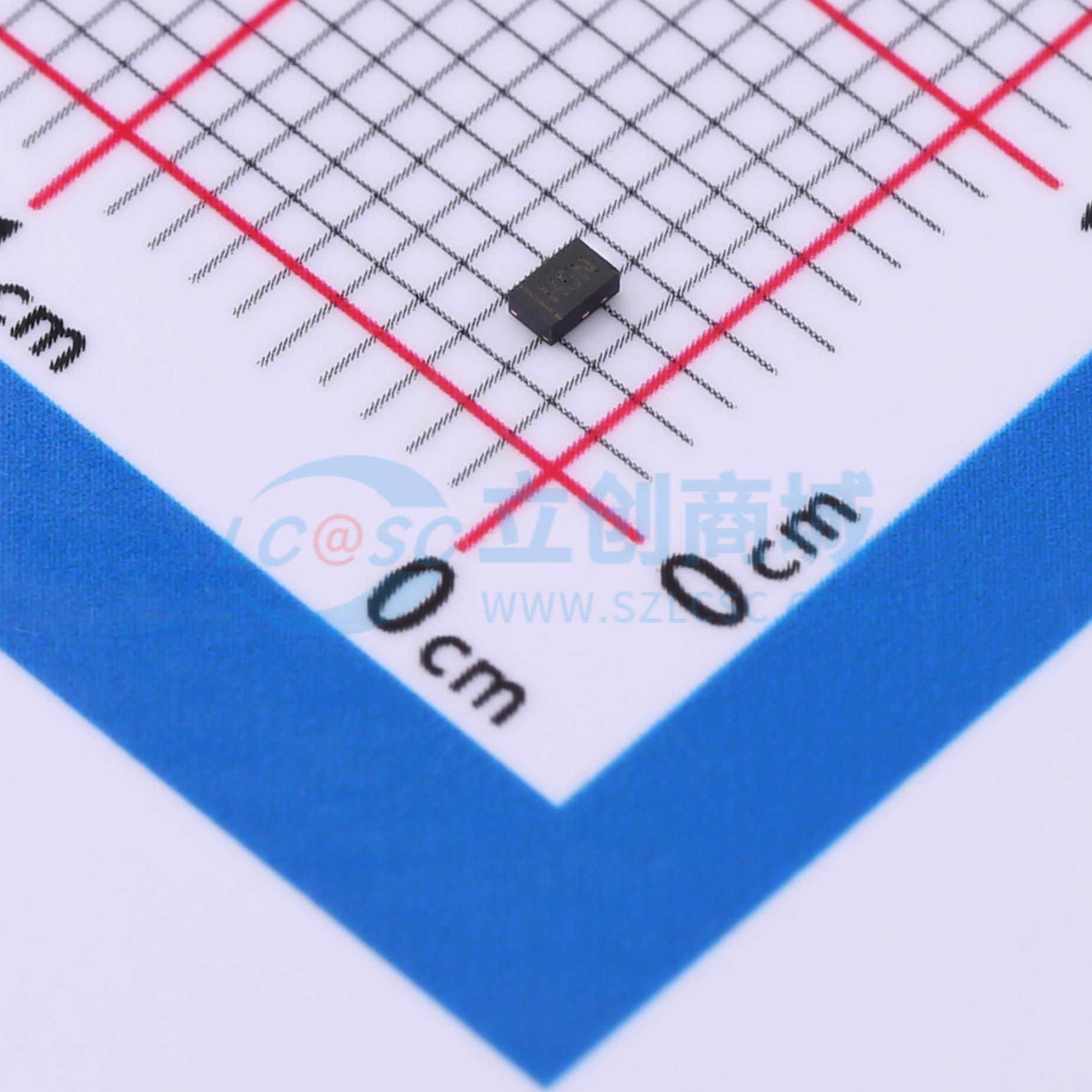

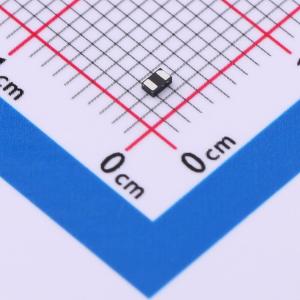

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC2EN5VU-MS
TVS 5V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：1600W 峰值脉冲功率/线 (tP = 8 / 20μs)。 DFN1610-2L 封装。 响应时间通常 < 1 ns。 保护一个 I/O 或电源线。 低钳位电压。 符合 RoHS 标准。应用：手机及配件。 个人数字助理 (PDA)
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PTVSHC2EN5VU-MS
- 商品编号
- C3018910
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 1.6kW@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1nF |
商品特性
- 每线1600W峰值脉冲功率（tP = 8/20μs）
- DFN1610 - 2L封装
- 响应时间通常 < 1 ns
- 保护一个I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）80A（5/50ns）；IEC 61000 - 4 - 5（雷击）130A（8/20us）
- 引脚镀层：100%哑光锡（Tin）
- 安装位置：任意
- 合格的最大回流温度：260°C
- 纯锡镀层：7~17 um
- 引脚平整度：≤3mil
- 器件符合MSL 3要求
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 无绳电话
