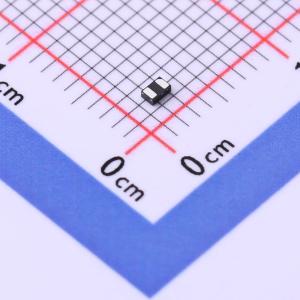

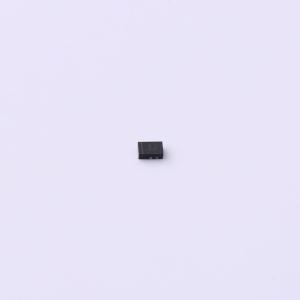

ESD56201D10-MS
单向TVS 10V截止 峰值脉冲电流：86A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD56201DXX-MS 是一款用于保护电源接口的瞬态电压抑制器，适用于替代便携式电子设备中的多个分立元件。ESD56201DXX-MS 专为保护电源线而设计。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD56201D10-MS
- 商品编号
- C3018916
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 10V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 86A | |
| 峰值脉冲功率(Ppp) | 1.8kW@8/20us | |
| 击穿电压(VBR) | 10.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 545pF |
商品概述
ESD56201DXX-MS 是一款用于保护电源接口的瞬态电压抑制器，适用于替代便携式电子设备中的多个分立元件。它专门设计用于保护电源线，采用 DFN1610 - 2L 封装。标准产品无铅且无卤。
商品特性
- 反向关断电压：4.85 V ~ 20 V
- 根据 IEC61000 - 4 - 5 进行浪涌保护（见表 4）
- 根据 IEC61000 - 4 - 2 进行 ESD 保护，± 30kV（接触和空气放电）
- 低钳位电压
- 固态硅技术
应用领域
- 电源保护
- 电源管理
