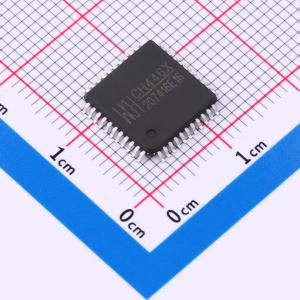

CH446X
5x24模拟开关阵列芯片CH446X
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CH446X是5x24矩阵模拟开关芯片，包含120只模拟开关，分布于5x24信号通道矩阵的各个交叉点，每只模拟开关都可以独立的开启或者关闭，从而实现5x24信号通道的任意路由。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH446X
- 商品编号
- C3018882
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 24:1 | |
| 通道数 | 5 | |
| 工作电压 | 4V~12V；-7V~5V | |
| 导通电阻(Ron) | 45Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 10pF | |
| 带宽 | 50MHz | |
| 传播延迟(tpd) | 12ns |
商品概述
CH446Q 是 8×16 矩阵模拟开关芯片。CH446Q 包含128 只模拟开关，分布于 8x16 信号通道矩阵的各个交叉点，每只模拟开关都可以独立的开启或者关闭，从而实现 8×16 信号通道的任意路由。 CH446X 是 5×24 矩阵模拟开关芯片。CH446X 包含120 只模拟开关，分布于 5×24 信号通道矩阵的各个交叉点，每只模拟开关都可以独立的开启或者关闭，从而实现 5×24 信号通道的任意路由。
商品特性
- CH446Q 内置128 只独立的模拟开关，分布于 8×16 信号通道矩阵的各个交叉点。
- CH446X 内置120 只独立的模拟开关，分布于 5×24 信号通道矩阵的各个交叉点。
- CH446Q 支持7 位并行地址输入，兼容现有同类产品。
- 支持串行地址移位输入，节约引脚。
- 支持4V 到12V 单电源电压，支持 +5V 和 -7V 双电源电压。
- 在正负电源压差为12V 时，导通电阻Ron 最大为 65Ω ，并且△Ron 不超过 10Ω 。
- 纯CMOS 工艺，低静态功耗。
- 采用LQFP - 44 无铅封装，兼容RoHS，提供转成PLCC44 封装的转换板。
