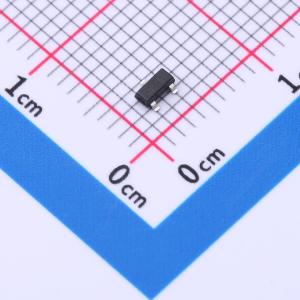

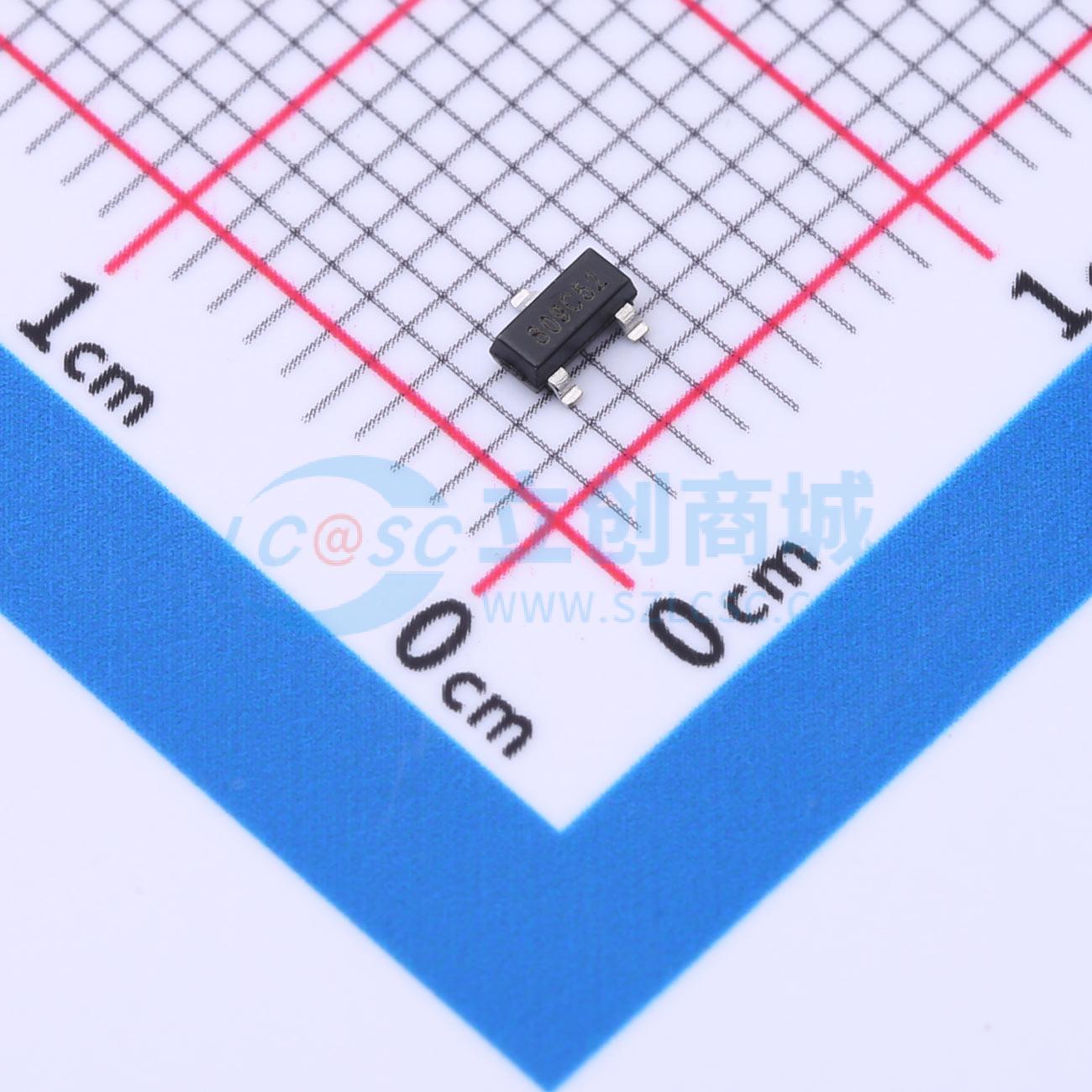

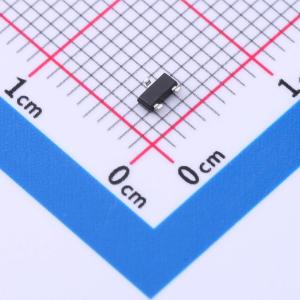

RS809-2.93YSF3
带复位电路的电源电压监控器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS809微处理器（μP）监控电路降低了监控μP系统中电源和电池功能所需的复杂度和元件数量。与分立IC或分立元件相比，该器件显著提高了系统的可靠性和准确性。这些电路执行单一功能：只要VCC电源电压降至预设阈值以下，它们就会发出复位信号，并在VCC升至复位阈值以上后至少保持200ms的复位状态
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS809-2.93YSF3
- 商品编号
- C3009923
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.019克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.93V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 静态电流(Iq) | 20uA |
商品概述
RS809微处理器（μP）监控电路降低了监控μP系统中电源和电池功能所需的复杂度和元件数量。与分立IC或分立元件相比，该器件显著提高了系统的可靠性和准确性。
这些电路执行单一功能：每当VCC电源电压降至预设阈值以下时，它们会发出复位信号，并在VCC升至复位阈值以上后至少保持200ms的复位状态。提供适用于各种电源电压的复位阈值。
RS809具有推挽输出。RS809具有低电平有效RESET输出。复位比较器设计为忽略VCC上的快速瞬变，并且保证在VCC低至1.0V时输出处于正确的逻辑状态。
低电源电流使RS809非常适合用于便携式设备。RS809采用绿色SOT23封装。其工作环境温度范围为-40℃至+125℃。
商品特性
- 工作电压范围：1.0V至5.5V
- 低功耗：40μA（最大值）
- 精密电源电压监控：2.63V、2.93V、3.08V、4.00V、4.65V
- 保证在VCC = 1.0V时RESET有效
- 200ms复位脉冲宽度
- 用于电源故障或低电量警告的电压监控
- 工作温度范围：-40℃至+125℃
- 推挽式RESET输出
- 提供绿色封装：SOT23
应用领域
- 计算机
- SOC、DSP或微控制器嵌入式系统
- 工业设备
- 智能仪器
- 关键μP电源监控
- 无线通信系统
