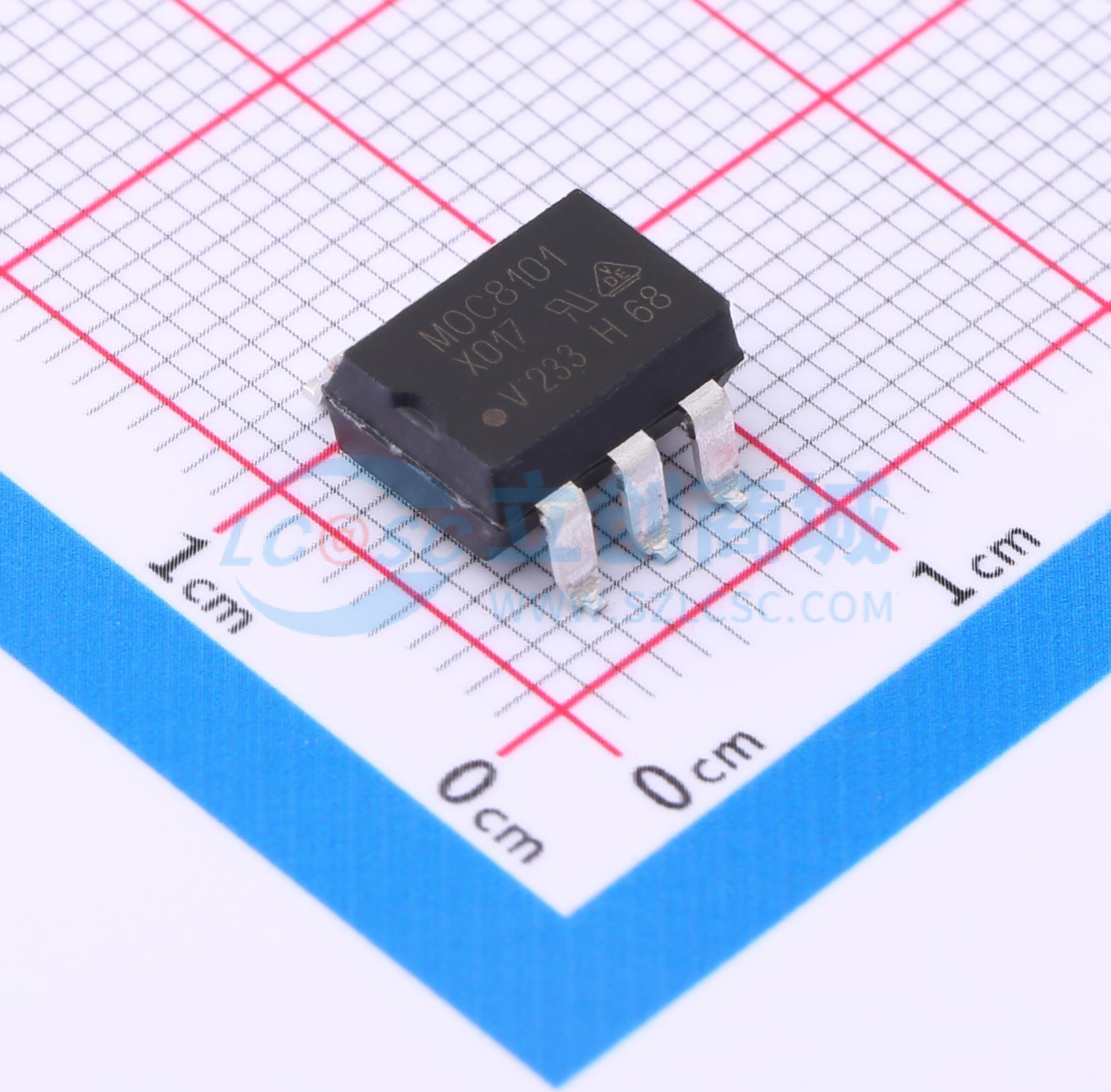

温馨提醒：图片仅供参考，商品以实物为准
MOC8101-X017T
光电耦合器，光电晶体管输出，无基极连接
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 光耦合器由砷化镓红外发光二极管与硅平面光电晶体管探测器光耦合而成，采用塑料插入式DIP-6封装。该耦合装置适用于两个电气隔离电路之间的信号传输。要耦合的电路之间的电位差不应超过最大允许参考电压。基极端未连接，可显著提高共模干扰抗扰度。
- 品牌名称
- VISHAY(威世)
- 商品型号
- MOC8101-X017T
- 商品编号
- C3009175
- 商品封装
- DIP-6
- 包装方式
- 编带
- 商品毛重
- 0.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 30V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 250mV@5mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 80% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
MOC8101、MOC8102、MOC8103、MOC8104系列光耦合器由砷化镓红外发光二极管和硅平面光电晶体管探测器组成，采用塑料插件DIP - 6封装。该耦合器件适用于两个电气隔离电路之间的信号传输。待耦合电路之间的电位差不应超过最大允许参考电压。 MOC8101、MOC8102、MOC8103、MOC8104的基极端未连接，从而显著提高了共模干扰抗扰度。
商品特性
- 隔离测试电压：5300 VRMS
- 无基极端连接，提高共模接口抗扰度
- 长期稳定性
- 行业标准双列直插式封装
