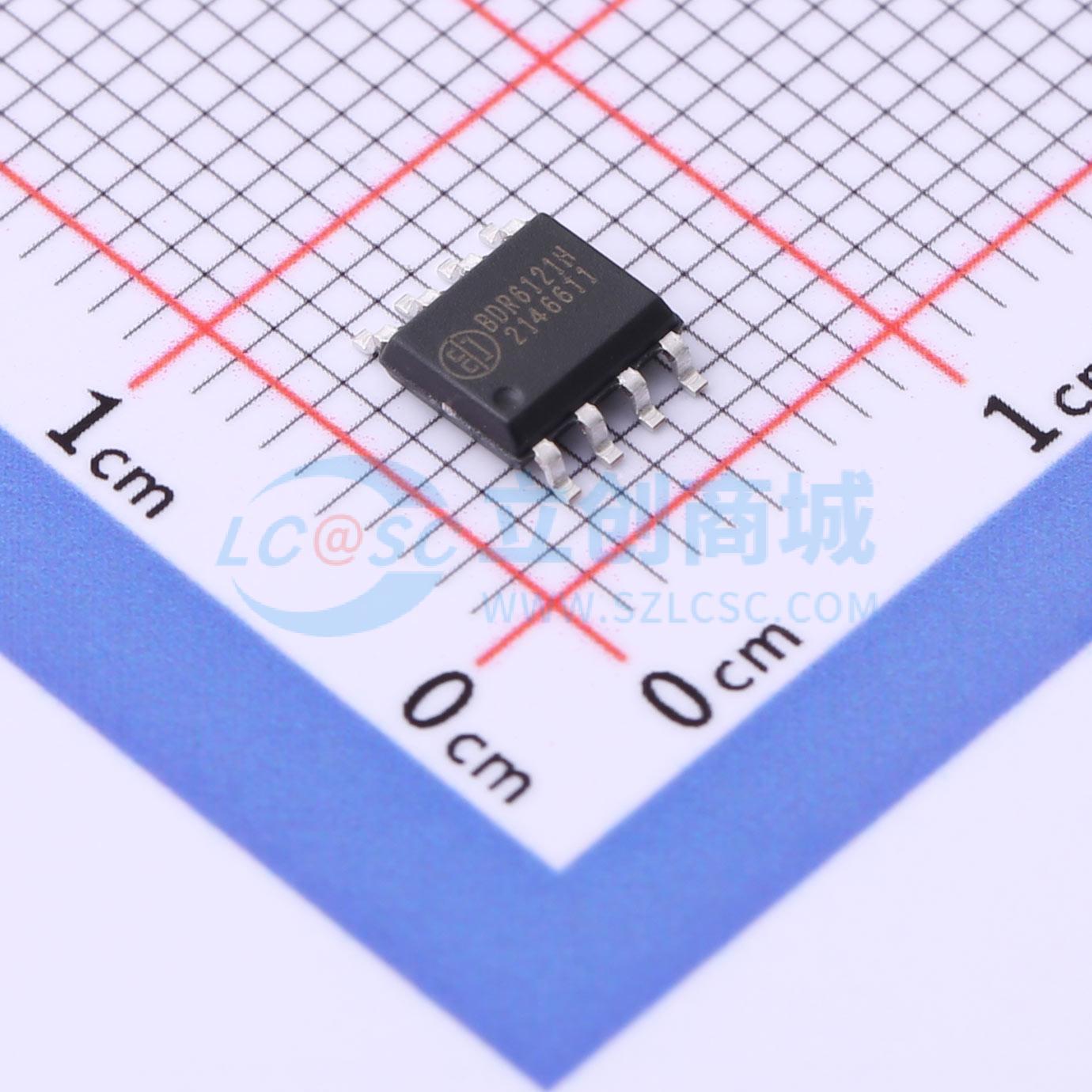

温馨提醒：图片仅供参考，商品以实物为准
BDR6121H
直流有刷电机驱动芯片 7.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出 DC 峰值电流达到 3A，连续电流1.55A
- 品牌名称
- 巴丁微
- 商品型号
- BDR6121H
- 商品编号
- C3007875
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 1.55A | |
| 峰值电流 | 3A | |
| 工作电压 | 2.2V~7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 450mΩ | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | -20℃~+85℃ |
商品概述
BDR6121H 是一款直流有刷电机驱动IC，适用于电子锁、电动牙刷、玩具、消费类产品以及其它低压或者电池供电运动控制产品。 BDR6121H 输出DC 峰值电流达到3A，连续电流1.55A；VDD 工作范围是2.2~ 7.5V。 BDR6121H 有一组PWM（INA - INB）输入，低输出内阻，采用SOP8 封装。内部集成过流保护、欠压保护和内置迟滞热效应过流保护功能。
商品特性
- 工作电压范围：VDD = 2.2V to 7.5V（2 到4 节AA 或AAA 电池）
- 具迟滞的过热保护（OTSD）
- 低导通电阻~0.45 欧姆
应用领域
- 电子锁
- 电动牙刷
- 消费类电机驱动
