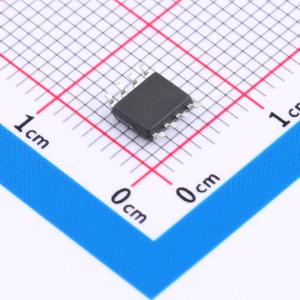

温馨提醒：图片仅供参考，商品以实物为准
BDR6120H
直流电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出 DC 峰值电流达到 2.5A，连续电流 1.4A；有一组 PWM（INA-INB）输入，低输出内阻
- 品牌名称
- 巴丁微
- 商品型号
- BDR6120H
- 商品编号
- C3007876
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 1.4A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 2.5A | |
| 工作电压 | 2.2V~7.5V | |
| 导通电阻 | 550mΩ | |
| 工作温度 | -20℃~+85℃ |
商品概述
BDR6120H 是一款直流有刷电机驱动IC，适用于电子锁、电动牙刷、玩具、消费类产品以及其它低压或者电池供电运动控制产品。BDR6120H 输出DC 峰值电流达到2.5A，连续电流1.4A；VDD 工作范围是2.2 ~ 7.5V。BDR6120H 有一组PWM（INA - INB）输入，低输出内阻，采用SOP8 封装。内部集成过流保护、欠压保护和内置迟滞热效应过流保护功能。
商品特性
- 输出DC 峰值电流达到2.5A，连续电流1.4A
- VDD 工作范围是2.2 ~ 7.5V
- 有一组PWM（INA - INB）输入
- 低输出内阻
- 采用SOP8 封装
- 内部集成过流保护、欠压保护和内置迟滞热效应过流保护功能
- 工作电压范围：VDD = 2.2V to 7.5V（2 到4 节AA 或AAA 电池）
- 具迟滞的过热保护（OTSD）
- 低导通电阻 ~ 0.55 欧姆
应用领域
- 电子锁
- 电动牙刷
- 消费类电机驱动
