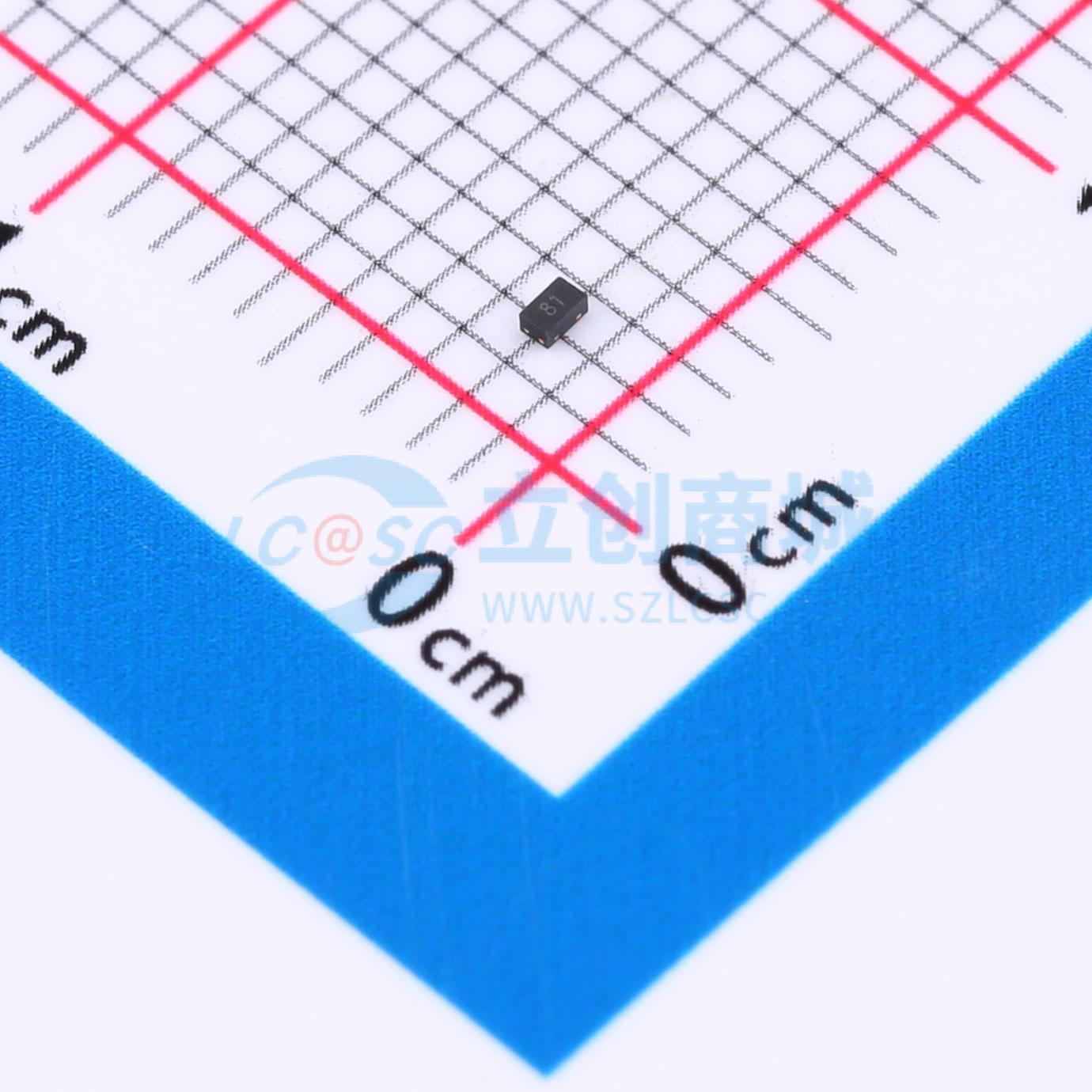

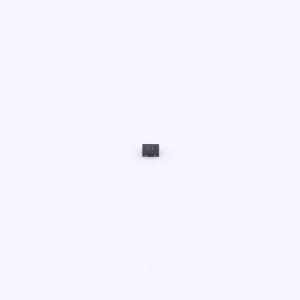

温馨提醒：图片仅供参考，商品以实物为准
AR0821P1
TVS 8V截止 峰值脉冲电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AR0821P1是一款双向TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。AR0821P1具有超低电容，典型值为0.3 pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25 kV，接触放电±20 kV。它采用超小型1.0×0.6×0.5 mm无铅DFN封装。小尺寸、超低电容和高ESD浪涌保护能力使AR0821P1成为保护手机、数字视频接口和其他高速端口的理想选择。
- 商品型号
- AR0821P1
- 商品编号
- C3002755
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 18V；26V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.5V | |
| 反向电流(Ir) | 200nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
AR0821P1是一款双向TVS二极管，采用领先的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。AR0821P1具有超低电容，典型值为0.3 pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25 kV，接触放电±20 kV。它采用超小型1.0×0.6×0.5 mm无铅DFN封装。小尺寸、超低电容和高ESD浪涌保护能力使AR0821P1成为保护手机、数字视频接口和其他高速端口的理想选择。
商品特性
- 超小型封装：1.0×0.6×0.5 mm
- 超低电容：典型值0.3 pF
- 超低泄漏：纳安级
- 工作电压：8V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±25 kV 接触放电：±20 kV
- IEC 61000 - 4 - 5（雷击）3.5A（8/20 μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
