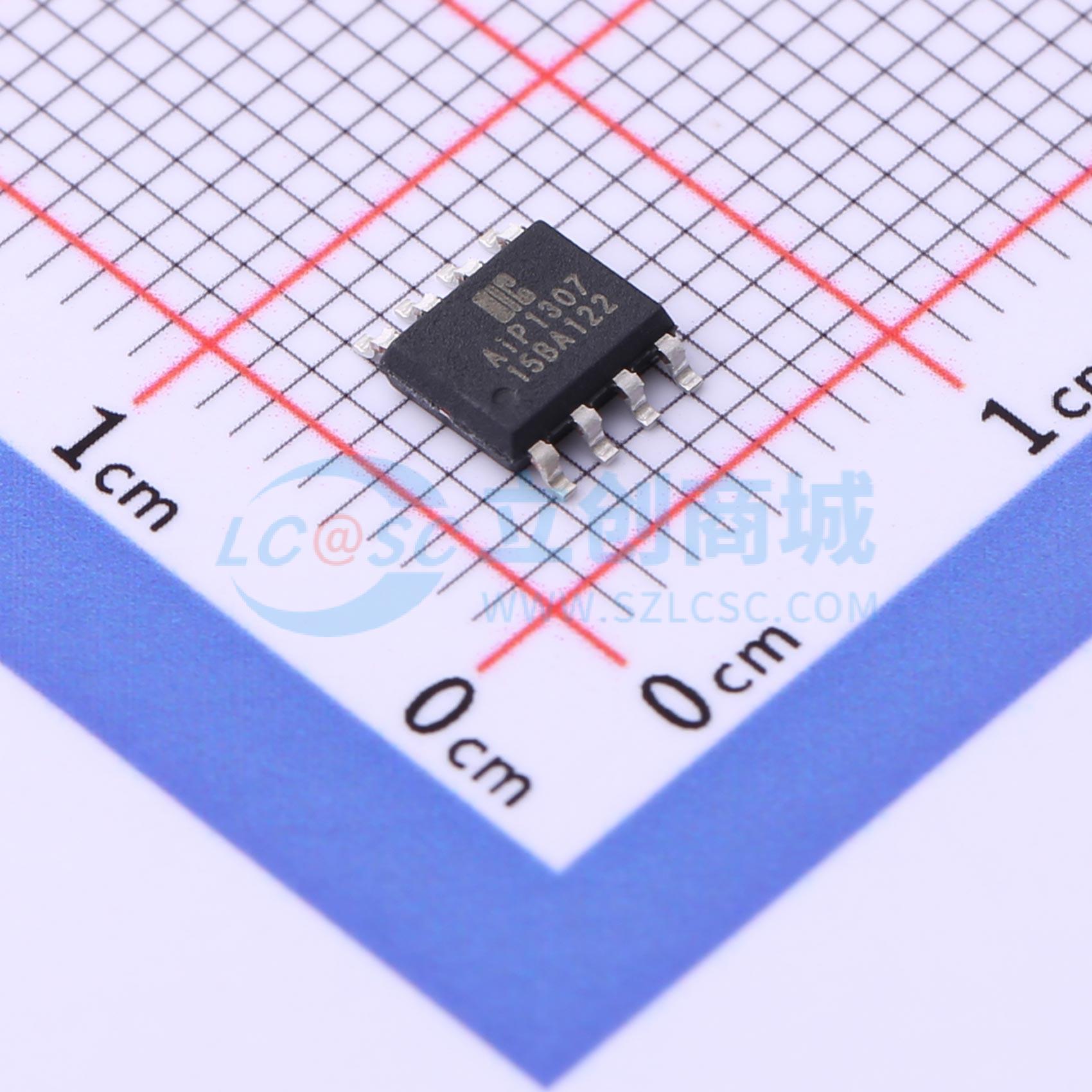

温馨提醒：图片仅供参考，商品以实物为准
AiP1307SA8.TR
串行实时时钟电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 串行I2C实时时钟芯片 AiP1307是一款低功耗，带全二进制编码十进制(BCD)时钟/日历的串行实时时钟（RTC）电路，内置56字节的非易失性SRAM。地址和数据通过2线双向总线串行传输。时钟/日历提供秒，分，小时，星期，日，月和年信息。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP1307SA8.TR
- 商品编号
- C3002786
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 1.5mA | |
| 晶振 | 外置 | |
| 工作温度 | -40℃~+85℃ |
商品概述
AiP1307是一款低功耗，带全二进制编码十进制(BCD)时钟/日历的串行实时时钟（RTC）电路，内置56字节的非易失性SRAM。地址和数据通过2线双向总线串行传输。时钟/日历提供秒，分，小时，星期，日，月和年信息。少于31天的月份月末日期会自动调整，还包含闰年的更正。时钟以24小时或12小时的格式运行，12小时格式带有上午(AM)/下午(PM)指示。AiP1307内置电源检测电路，可以检测电源故障或并自动切换到备用电源。当电路通过备用电池供电时，计时仍然继续。
商品特性
- 实时时钟计算秒，分钟，小时，月份，星期几和闰年补偿年份，有效期至2100年
- 56字节非易失性SRAM用于数据存储
- 2线串行I²C接口
- 可编程输出方波信号
- 电源掉电自动检测和电源切换
- 振荡运行，电池供电电流小于500nA
- 工作温度范围： -40~+85°C
- 封装形式：DIP8/SOP8
应用领域
- 时钟/日历电路
- 低功耗实时时钟
- 电池备份SRAM
- 2线串行I2C接口
- 可编程输出方波信号
- 电源掉电自动检测和电源切换
- 振荡运行，电池供电电流小于500nA
- 工作温度范围：-40~+85°C
- 封装形式：DIP8/SOP8
