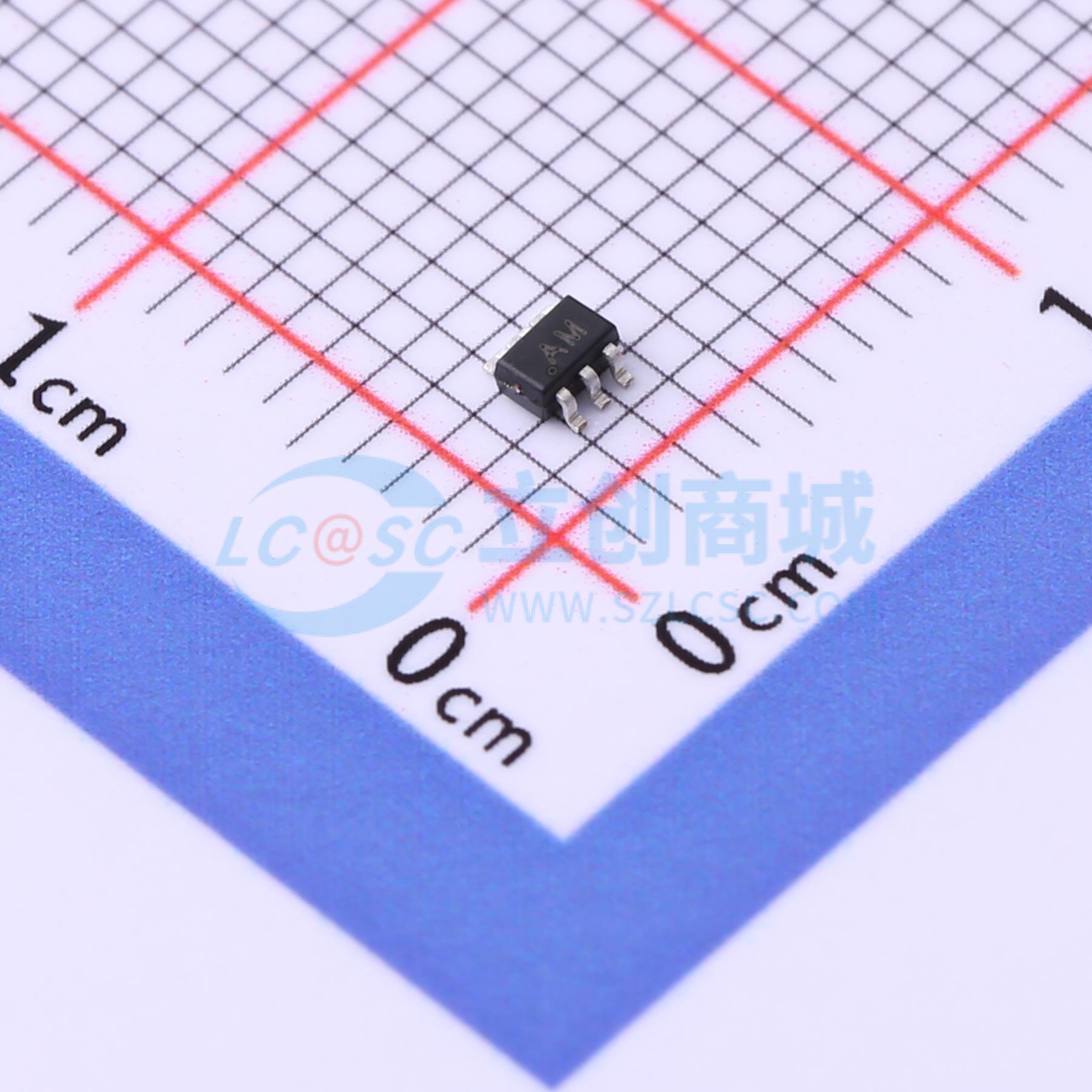

温馨提醒：图片仅供参考，商品以实物为准
AiP74LVC2G04GC363.TR
双路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AiP74LVC2G04提供双反相缓冲器。输入可由3.3V或5V器件驱动。这些特性使得这些器件可在3.3V和5V混合环境中使用
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74LVC2G04GC363.TR
- 商品编号
- C3002791
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 1.9V；3.8V；1.2V；2.2V；2.3V | |
| 低电平范围(VOL) | 450mV；300mV；550mV；100mV；400mV | |
| 传播延迟(tpd) | 3.2ns@5.5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+105℃ |
商品概述
AiP74LVC2G04 提供双反相缓冲器。输入可以由 3.3V 或 5V 设备驱动。这些特性允许这些设备在混合 3.3V 和 5V 环境中使用。该设备完全支持使用 IOFF 的部分断电应用。IOFF 电路禁用输出，防止设备断电时通过设备的有害回流电流。
商品特性
- 供电电压范围广，从1.65V到5.5V
- 输入兼容5V逻辑电平
- 输出驱动能力±24mA（VCC = 3.0V）
- CMOS低功耗
- 锁存性能超过250mA
- 直接与TTL电平接口
- 输入接受最高5V电压
- 工作温度范围-40℃至+105℃
- 封装信息：SOT-23-6/SOT-363
