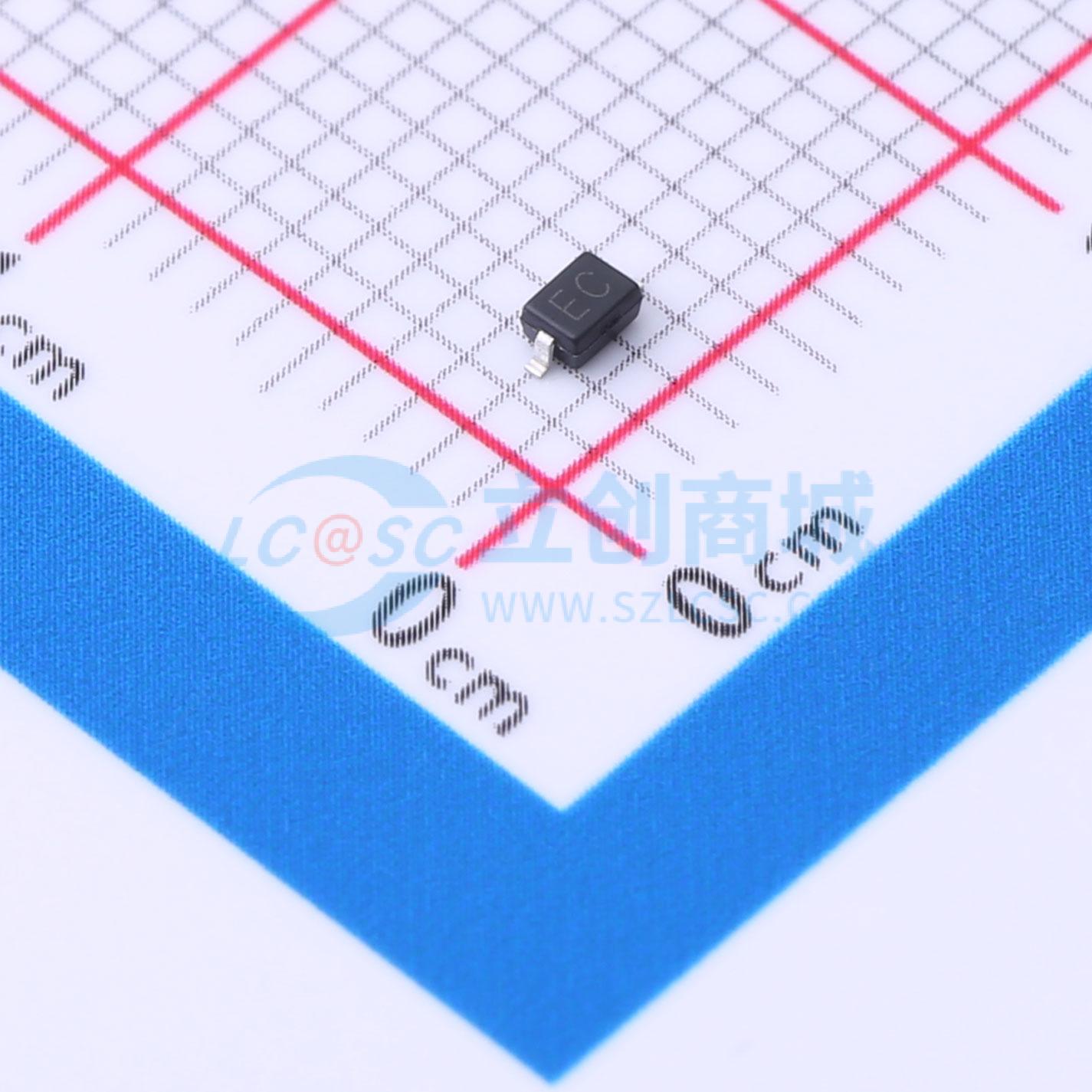

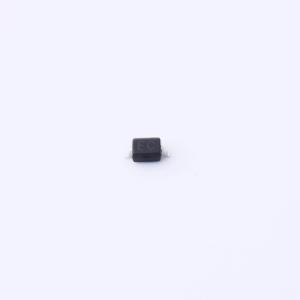

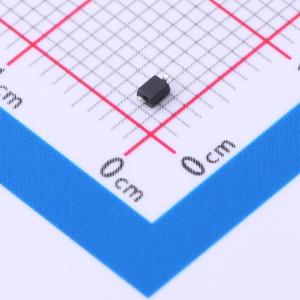

温馨提醒：图片仅供参考，商品以实物为准

AR1511D3

双向TVS 15V截止峰值浪涌电流：8A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AR1511D3是一款15V双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想解决方案。AR1511D3电容低，典型值为1pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。该器件采用无铅SOD - 323封装。其尺寸小、电容低且具备高ESD浪涌保护能力，使其成为保护手机、无线系统和通信设备的理想选择。
品牌名称: Applied Power(应能微)
商品型号: AR1511D3
商品编号: C3002756
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

AR1511D3是一款15V双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想解决方案。AR1511D3电容低，典型值为1pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。该器件采用无铅SOD - 323封装。其尺寸小、电容低且具备高ESD浪涌保护能力，使其成为保护手机、无线系统和通信设备的理想选择。

商品特性

300W峰值脉冲功率（8/20 μs）
超低电容：典型值1pF
超低泄漏：纳安（nA）级
工作电压：15V
低钳位电压
保护一条电源线或数据线
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电±30 kV，接触放电±30 kV
- IEC 61000 - 4 - 5（雷击）8A（8/20 μs）
符合RoHS标准

应用领域

USB端口
智能手机
无线系统
以太网10/100/1000 Base T

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	15V
	钳位电压	30V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1pF
