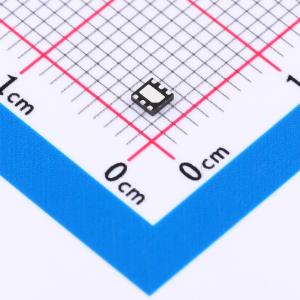

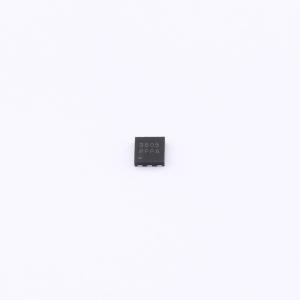

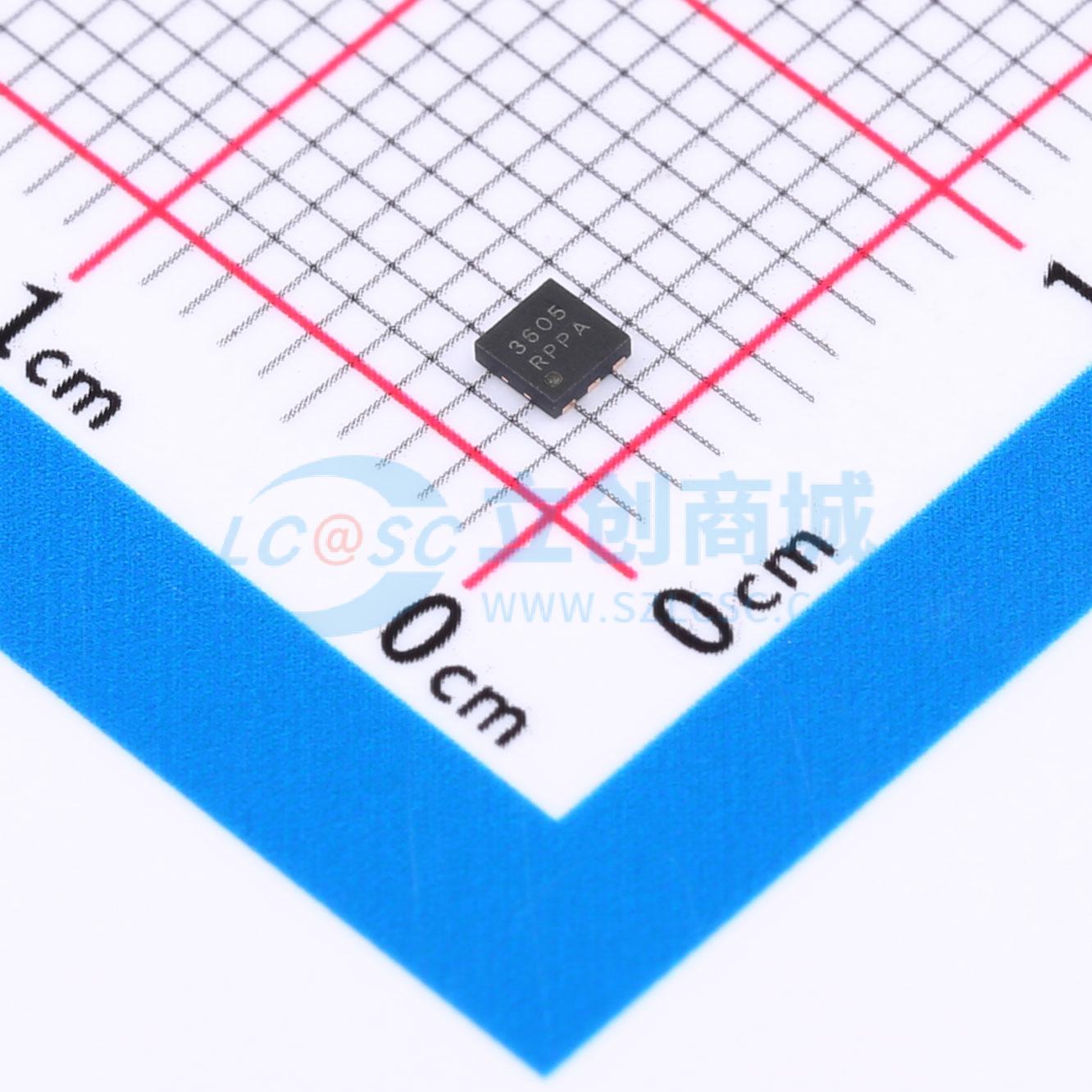

APO3605A实物图
  • APO3605A商品缩略图
  • APO3605A商品缩略图
  • APO3605A商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

APO3605A

过压保护IC

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
APO3605X过压保护器件的RDS_ON电阻极低,典型值为30mΩ,其为USB VBUS线路内置了nFET。该nFET开关可确保在充电和主机模式(如OTG)下实现安全、正确的电流流动,同时保护内部系统电路免受任何过压情况的影响。过压阈值可通过电阻分压网络进行外部调节,也可通过内置值进行内部设置
商品型号
APO3605A
商品编号
C3002753
商品封装
DFN-6-EP(2x2)​
包装方式
编带
商品毛重
0.038克(g)

商品参数

属性参数值
商品目录监控和复位芯片
输出类型开漏
工作电压2.5V~32V
复位有效电平低电平有效
阈值电压6V
属性参数值
受监控电压数1
手动复位
看门狗定时器
工作温度-40℃~+85℃
静态电流(Iq)97uA

商品概述

APO3605X过压保护器件具有极低的RDS_ON电阻,典型值为30mΩ,适用于USB VBUS线路的内部nFET。nFET开关可确保在充电和主机模式(如OTG)下电流安全正确地流动,同时保护内部系统电路免受任何过压情况的影响。过压阈值可通过电阻分压网络进行外部调整,也可由内置值进行内部设置。 该器件具有漏极开路输出nACK,当∀|N_UVLO < ∀|N < ∀|N_OVLO且开关导通时,nACK将被拉低以指示电源输入正常,否则为高阻抗。 该器件具备过温保护功能,可防止自身受到热损坏。器件的工作环境温度范围为-40°C至+85°C。 APO3605X采用符合RoHS和环保标准的DFN 2×2 - 6L封装。

商品特性

  • 极低的RDS_ON 30mΩ(典型值)n沟道MOSFET
  • 过压保护(OVP)阈值可在4V至20V之间调节
  • 默认阈值电压:APO3605A为6.0V,APO3605B为6.8V,APO3605C为10.5V,APO3605D为14V
  • VBUS直流输入电压范围:2.5V ~ 32V
  • VBUS最大输入电压:36V
  • 最大连续电流能力4A
  • VBUS路径具备OTG功能
  • 低电平有效开关状态指示输出
  • DFN2x2-6L封装

应用领域

  • 移动手机
  • 平板电脑
  • 可穿戴设备
  • 充电端口

数据手册PDF
