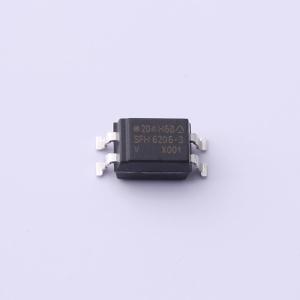

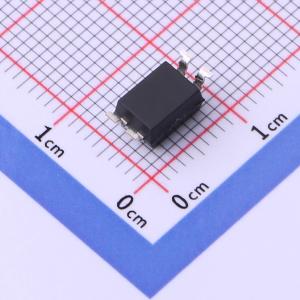

温馨提醒：图片仅供参考，商品以实物为准

SFH6206-3X001T

交流输入，光电晶体管输出型光耦合器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SFH620A (DIP) 和 SFH6206 (SMD) 具有高电流传输比、低耦合电容和高隔离电压。这些耦合器有一个 GaAs 红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在塑料 DIP-4 或 SMD 封装中。
品牌名称: VISHAY(威世)
商品型号: SFH6206-3X001T
商品编号: C3001641
商品封装: SMD-4P
包装方式: 编带
商品毛重: 0.52克(g)

商品参数

	属性	参数值
	集射极饱和电压(VCE(sat))	250mV@10mA,2.5mA
	上升时间(tr)	2us
	下降时间	2us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	100%
	电流传输比(CTR)最大值/饱和值	320%
	总功耗(Pd)	250mW
	正向电流(If)	60mA

商品概述

SFH620A (DIP) 和 SFH6206 (SMD) 具有高电流传输比、低耦合电容和高隔离电压。这些耦合器有一个 GaAs 红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在塑料 DIP - 4 或 SMD 封装中。这些耦合器件用于两个电气隔离电路之间的信号传输。耦合器端部可堆叠，引脚间距为 2.54 mm。选择选项 6 可实现大于 8 mm 的爬电距离和电气间隙。此版本符合 IEC 60950 (DIN VDE 0805) 标准，适用于最高 400 VRMS 或直流的工作电压的加强绝缘。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	AC,DC
	输出类型	光电三极管
	正向压降(Vf)	1.25V
	输出电流	50mA
	隔离电压(Vrms)	5.3kV
	负载电压	70V
	输出通道数	1
