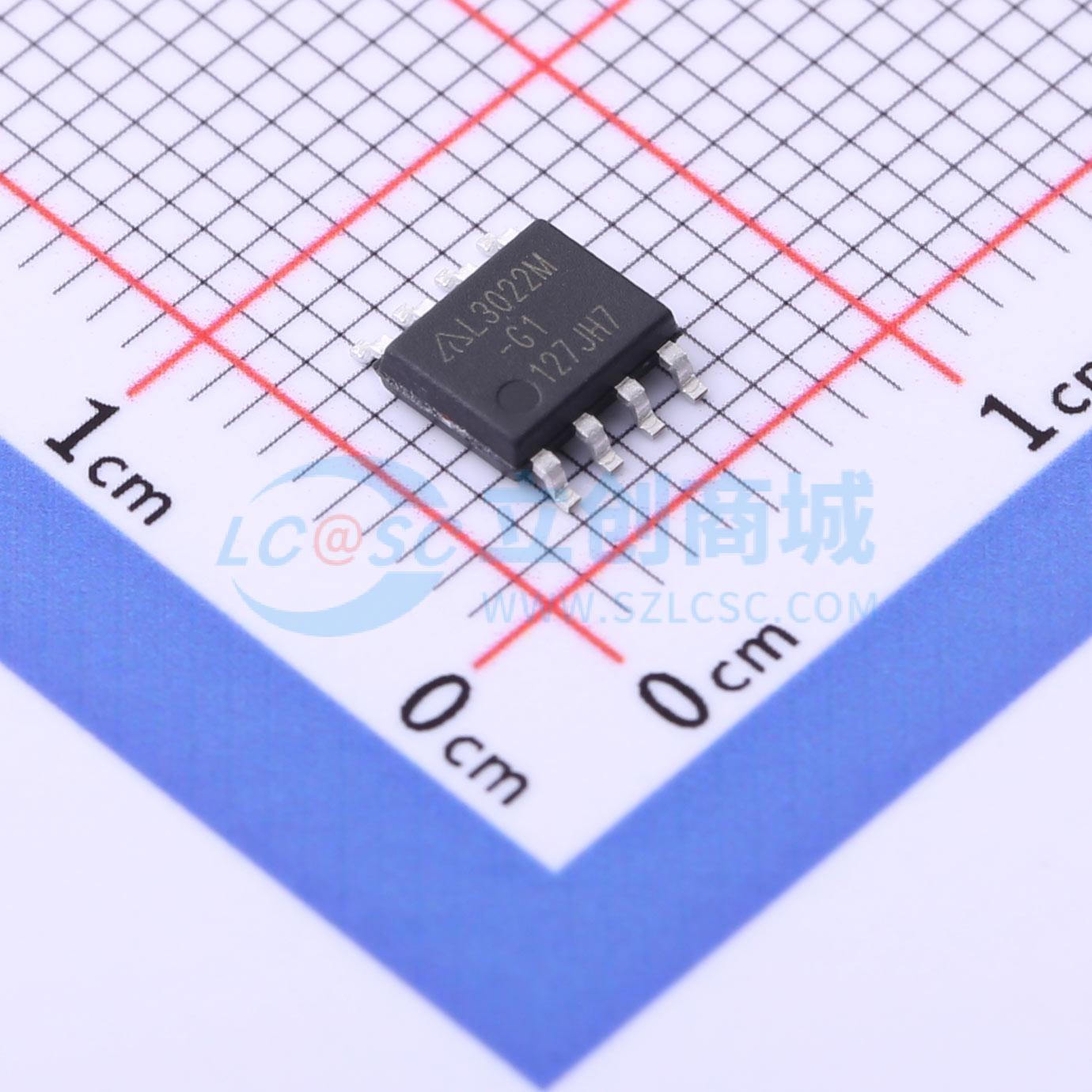

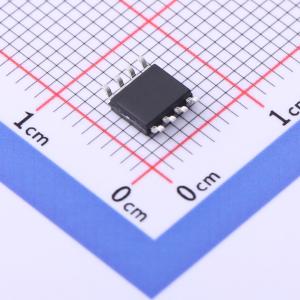

温馨提醒：图片仅供参考，商品以实物为准
AL3022MTR-G1
停产 PWM升压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AL3022是一款恒定140KHz、电压模式、外部补偿的升压控制器。AL3022具有低反馈电压，使其非常适合低成本LED背光电源。AL3022支持外部PWM调光和模拟调光。AL3022提供了完整的系统保护，包括集成的欠压锁定、过电压保护、过流保护、输出电压（VOUT）对地短路保护以及过温保护电路。为了满足有限的PCB安装空间要求，该IC采用SO-8封装以节省空间。
- 品牌名称
- DIODES(美台)
- 商品型号
- AL3022MTR-G1
- 商品编号
- C3001453
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4V~18V | |
| 开关频率 | 140kHz | |
| 通道数 | 1 | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
AL3022是一款固定频率为140KHz的电压模式、外部补偿升压控制器。AL3022具有低反馈电压，非常适合低成本LED背光电源。AL3022支持外部PWM调光和模拟调光。 AL3022集成了欠压锁定、过压保护、过流保护、输出电压（VOUT）对地短路保护和过温保护电路，提供了完整的系统保护。 为满足有限的PCB安装空间要求，该IC采用SO - 8封装，节省空间。
商品特性
- 电压模式PWM控制器
- 低0.2V参考电压
- 固定140KHz频率
- 外部PWM调光和模拟调光
- 低关断电流（0.1μA）
- 外部补偿
- 内置欠压锁定（UVLO）功能
- 内置过压保护（OVP）
- 内置过温保护（OTP）
- 内置过流保护（OCP）
- 内置输出电压（VOUT）对地短路保护
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，是“绿色”器件
应用领域
- LED电视
- LED显示器
- LED显示模块
