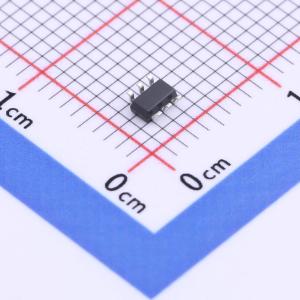

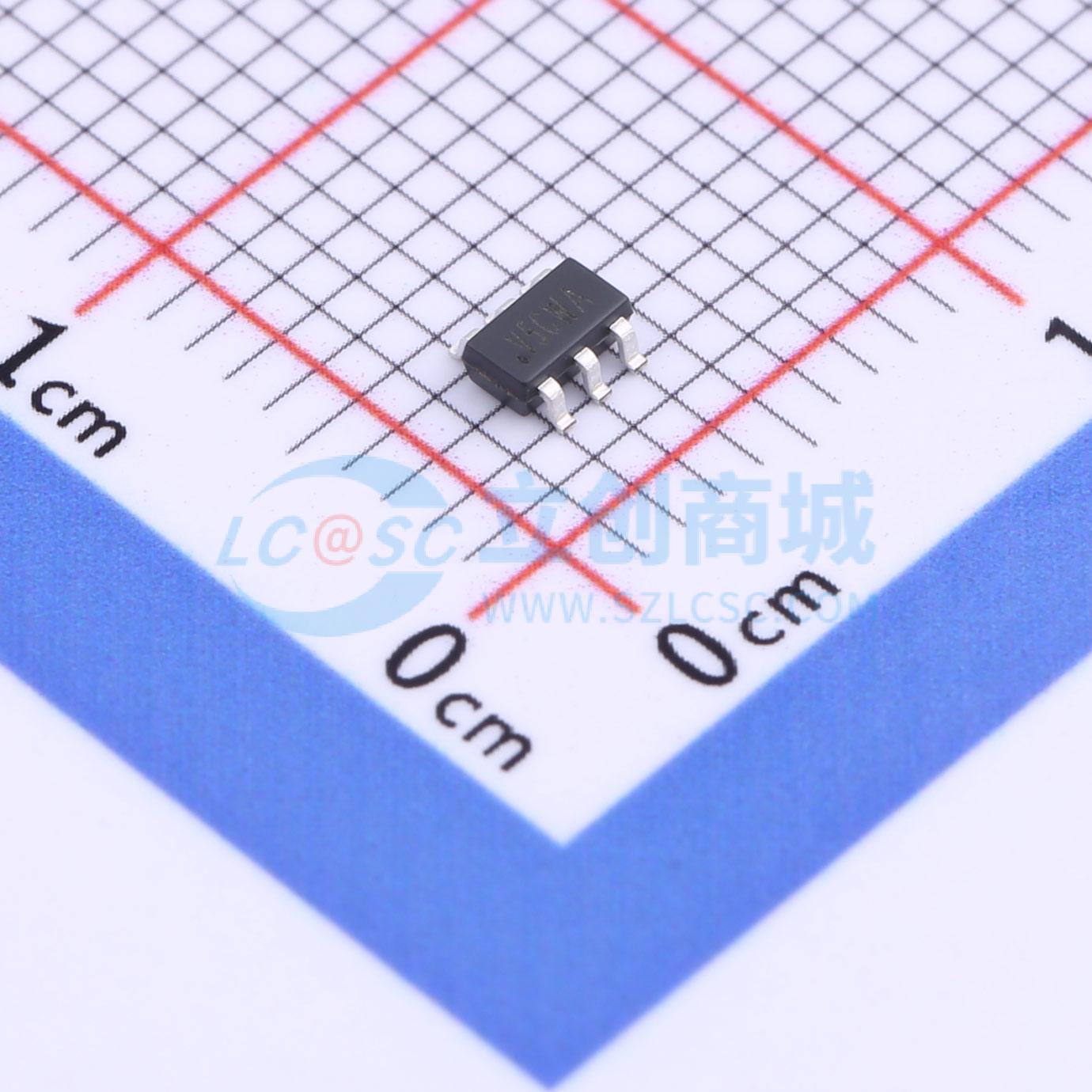

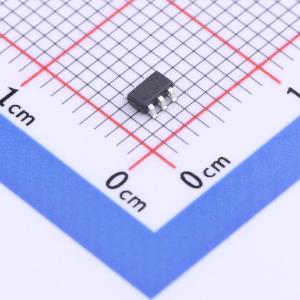

TP8290BS6
停产 降压型 300mA 5V~40V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TP8290BS6是一款高效2MHz异步降压调节器,可在5V至40V的输入电压范围内工作,最大输出电流为300mA。它采用自适应恒定关断时间控制,具有低输出电压纹波和小型外部电感器。该器件采用SOT23-6封装。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP8290BS6
- 商品编号
- C2999114
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5V~40V | |
| 输出电压 | - | |
| 输出电流 | 300mA | |
| 开关频率 | 1.6MHz~2.4MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 160uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TP8290S6是一款高效的2MHz自适应恒定关断时间控制异步降压型DC-DC稳压器，能够提供300mA的输出电流。TP8290S6的输入电压范围宽，为5V至40V。 2MHz的开关频率可实现低输出电压纹波，并减小外部电感和电容的尺寸。 TP8290是一款异步降压稳压器IC，它将PWM控制和主开关集成在同一芯片上。高开关频率可使外部电感和电容的尺寸最小化，从而减小PCB面积并降低成本。它具有低输出电压纹波、逐周期电流限制、输出短路保护和热关断保护等特性。
商品特性
- 智能电表
- 机顶盒
- 便携式电视
- 接入点
- 路由器
- DSL调制解调器
- 液晶电视
应用领域
- 输入电压范围5 - 40V
- 开关频率2MHz
- 自适应恒定关断时间控制
- 内部软启动可限制浪涌电流
- 0.6V基准电压，精度为2%
- 符合RoHS标准且无卤
- 紧凑封装：SOT23 - 6
