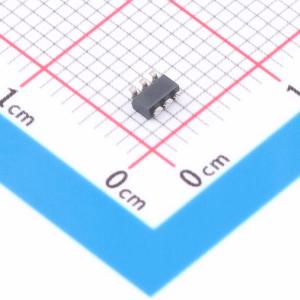

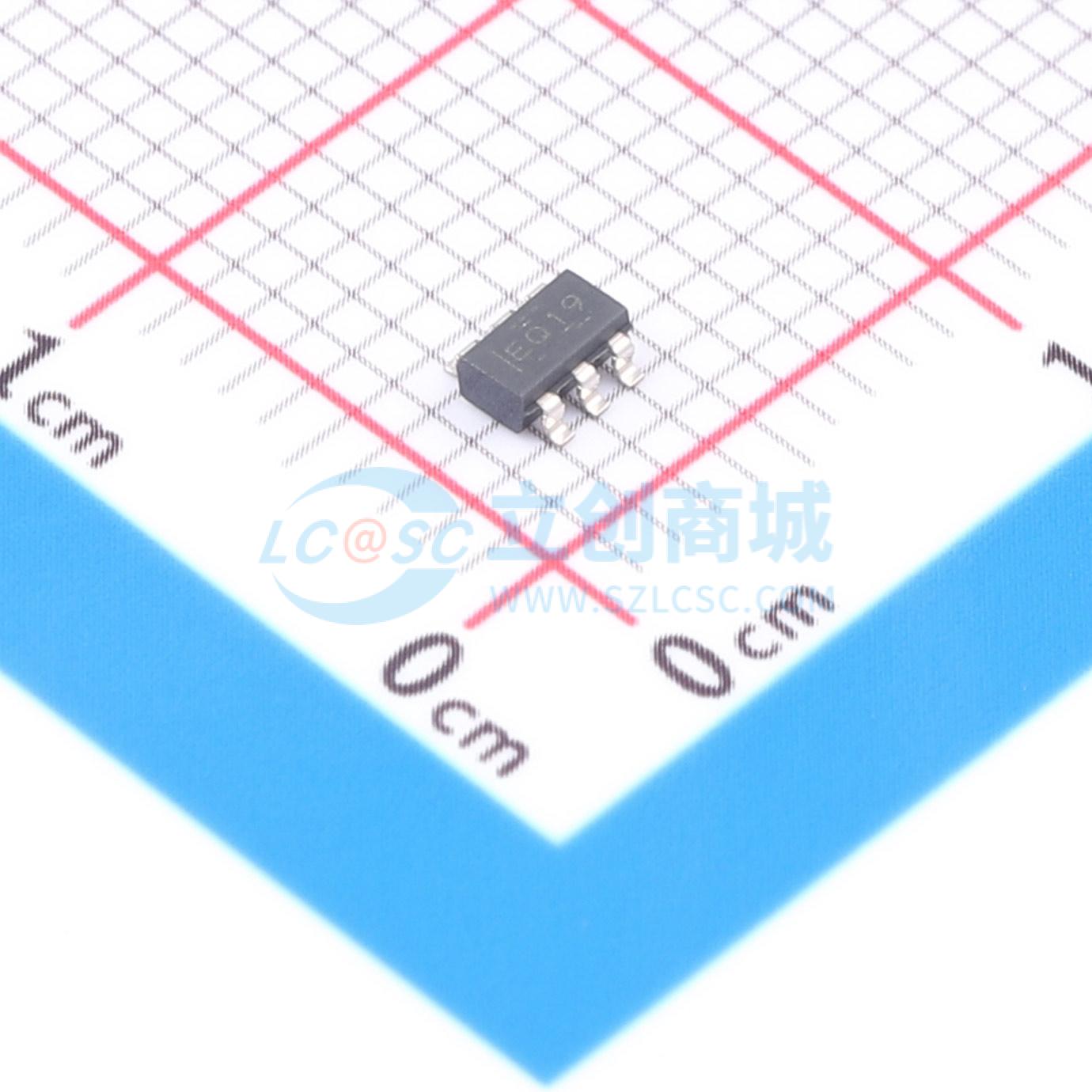

TPS3808EG19DBVRQ1

TPS3808E-Q1 系列微处理器监控电路可监控 0.4V 至 5V 的系统电压，在 SENSE 电压降至低于预设阈值或手动复位 (MR) 引脚降为逻辑低电平时，使开漏RESET 信号变为有效。在 SENSE 电压和手动复位(MR) 返回至相应阈值以上之后，RESET 输出会在用户可调节延迟时间内保持低电平。TPS3808E-Q1 器件采用精密基准，可实现 0.5% 的阈值精度。通过断开 CT 引脚，可将复位延迟时间设置为20ms；通过使用电阻将 CT 引脚连接至 VDD，可将复位延迟时间设置为 300ms，或通过将 CT 引脚连接到外部电容器，用户可在 1.25ms 至 150s 之间调整复位延迟时间。TPS3808E 器件具有超低的典型静态电流，为 0.6μA，因此非常适合电池供电应用。TPS3808E-Q1 采用 SOT-23-6 封装，额定工作温度范围为 –40℃ 至 125℃ (TJ)。

• 符合AEC-Q100标准
• 器件温度等级:-40℃ 至 +125℃
• 支持电源轨的欠压监控
• 具备高阈值精度（典型值为 1%）的可靠监测
• 提供 0.9V 至 5V 的固定电压阈值选项
• 提供可调电压选项 (0.405V)
• 拥有用于监控的独立 SENSE 引脚和用于电源的 VDD 引脚
• 为超低功耗微型解决方案
• 典型静态电流为 0.6μA
• 采用紧凑型 6 引脚 SOT23 封装 (2.9mm x 1.6mm)
• 复位延时时间高度可配置，可防止不安全的上电
• 复位延时可调范围为 1.25ms 至 150s
• 具备可按需将 RESET 输出置为有效的单独手动复位输入(MR)

• ADAS 域控制器
• 汽车网关
• 汽车音响主机
• 数字驾驶舱处理单元
• 远程信息处理控制单元
• 驾驶员监控
