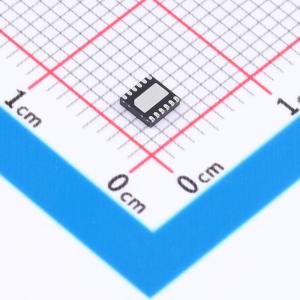

温馨提醒：图片仅供参考，商品以实物为准

LMR38025FS3QDRRRQ1

降压型 2.5A 4.2V~80V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LMR38025-Q1同步降压转换器用于在宽输入电压范围内进行调节，从而尽可能减少对外部浪涌抑制元件的需求。LMR38025-Q1能够在输入电压降至4.2V时根据需要以接近100%的占空比运行，因而是48V电池汽车应用和MHEV/EV系统的理想选择，因为绝对最大输入电压为85V。
品牌名称: TI(德州仪器)
商品型号: LMR38025FS3QDRRRQ1
商品编号: C33017130
商品封装: WSON-12-EP(3x3)
包装方式: 编带
商品毛重: 0.199836克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+150℃@(TJ)
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	轻载高效模式；频率同步；逐波限流；过流保护；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

LMR38025-Q1同步降压转换器设计用于在宽输入电压范围内稳压，最大限度减少对外部浪涌抑制元件的需求。LMR38025-Q1可在输入电压低至4.2V的跌落情况下工作，必要时可工作在接近100%的占空比，由于其最大输入电压为85V，因此该器件适用于48V电池汽车应用和MHEV/EV系统。LMR38025-Q1具有高压使能引脚，可通过将器件连接到宽输入电源电压实现使能，也可在启动和关断过程中实现精确的UVLO控制。电源良好标志带有内置滤波和延迟，可提供真实的系统状态指示，无需外部监控器。该器件内置伪随机扩频选项，可将EMI降至最低。开关频率可在200kHz至2.2MHz之间配置，以避开对噪声敏感的频段。此外，频率可通过RT引脚编程，可在低工作频率下提升效率，或在高工作频率下实现更小的设计尺寸。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护，以及功耗过大情况下的热关断。LMR38025-Q1符合汽车AEC-Q100 1级等级要求，采用12引脚WSON封装。

商品特性

符合AEC-Q100汽车应用认证
温度等级1:结温范围为-40℃ 至 +150℃
具备功能安全能力，可提供相关文档辅助功能安全系统设计
针对低EMI要求设计
提供扩频选项，可降低峰值发射
低封装寄生参数，有助于满足CIPR25 5级合规要求
针对严苛汽车应用设计
4.2V 至 80V输入电压范围
2.5A连续输出电流
超低40μA工作静态电流
开关频率可调范围为200kHz 至 2.2MHz
支持频率同步至外部时钟
最大占空比可达97%
支持带预偏置输出的启动事件
全温度范围参考电压容差为±1.5%
精确使能
内置补偿网络，易于使用，可实现低BOM数量
内置同步整流
采用带PowerPAD™的12引脚WSON可润湿侧翼集成电路封装
提供PFM和强制PWM（FPWM）选项
可通过WEBENCH® Power Designer为LMR38025-Q1创建定制设计

应用领域

汽车逆变器和电机控制
汽车DC/DC转换器
汽车电池管理系统
汽车48V轻度混合动力ECU偏置电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~80V
	输出电压	3.3V
	输出电流	2.5A
	开关频率	200kHz~2.2MHz
