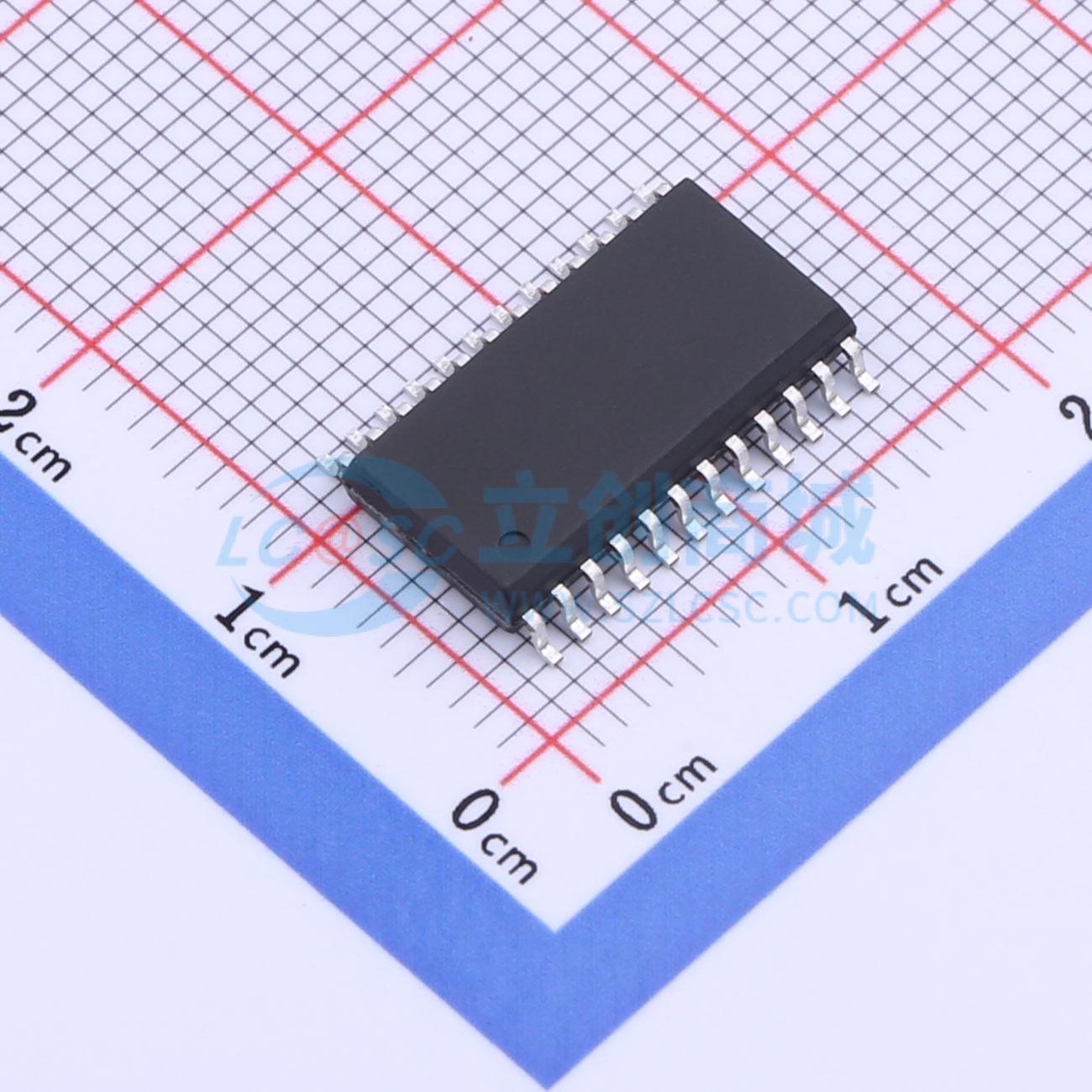

温馨提醒：图片仅供参考，商品以实物为准
MDT10F685S24
使用时需要配备麦肯专用烧写器YSPro
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Yspring(麦肯)
- 商品型号
- MDT10F685S24
- 商品编号
- C2998636
- 商品封装
- SOP-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.1克(g)
商品参数
参数完善中
商品概述
- FLASH 空间：4K*14 位。可经受10 万次写操作。
- EEPROM 空间：256 字节。可经受100 万次写操作。
- SRAM 空间：256 字节。
- 8 级深硬件堆栈
- 具有独立方向控制的22 个I/O 引脚：PA 口6 个、PB 口8 个、PC 口8 个。
- 高灌/拉电流可直接驱动LED。
- PA 端口引脚电平变化中断。
- PA 端口独立的可编程弱上拉。
- Timer0：带8 位可编程预分频器的8 位定时器/计数器。
- 增强型Timer1：
- 带有预分频器的16 位定时器/计数器。
- 外部Timer1 门控（计数使能）。
- 如果选择了INTOSC 模式，或者在LP 模式下可选择使用OSC1 和OSC2 作为Timer1 的振荡器。
- Timer2：带2 位预分频器的16 位定时器/计数器。
- 8 位FLASHCMOS 单片机
- 16 位捕捉模块，最大分辨率为62.5ns。
- 16 位比较模块，最大分辨率为62.5ns。
- 带一个1、2 或4 路输出通道，可编程“死区时间”的12 位PWM 模块，输出信号的最大频率为8MHz。
- 带3 个同周期输出可功能引脚转移PWM 模块
- 12 个外部ADC 输入。
- 可选择ADC 启动方式。
- ADC 参考电压可用软件选择为内部或外部参考。
- 当选择内部参考时，可通过配置寄存器选择片内2V，3V，4V 或者VDD 作为参考电压。
- 可在片上编程的比较器的参考电压（CVREF）模块（参考电压一定是小于VDD，最低可以是0V）。
- 比较器输入和输出可直接访问。
- 外部高速时钟：高达20MHz。
- 内部高速时钟：16MHz RC（Fcpu 仅支持16Mhz、8MHz、4MHz、2MHZ、1MHZ、500KHz、250KHz）。
- 内部低速时钟：RC 振荡器32 KHz。
- 高性能的RISCCPU
- 仅需学习35 条指令。
- 除跳转指令外的所有指令都是单周期的。
- 直接、间接和相对寻址模式。
商品特性
- 高精度内部振荡器，出厂时精度校准为 +/-1%。
- 可用软件选择的频率范围为250kHz 到16MHz。
- 软件可选的32 内部振荡器。
- 节能的休眠模式。
- 宽工作电压范围（2.0V 到5.5V）。
- 工业级温度范围。
- 上电复位（Powe-onReset，POR）。
- 上电延时定时器（Power-upTimer，PWRT）和振荡器起振定时器（OscillatorStart-upTimer，OST）。
- LVR 低电压复位(侦测电压有1.7V、2.1V、3.8V 可选）。
- 带片上振荡器（振荡器频率可由软件选择，当预分频比最大时其标称值为268 秒）并且可软件使能的增强型低电流看门狗定时器（WatchdogTimer，WDT）。
- 带上拉的复位脚，可复用为输入引脚。
- 可编程代码保护。
- 待机电流：
- 电压为2.0V 时，典型值50nA。
- 工作电流：
- 频率为4MHz、电压为3.3V 时，典型值为600uA。
- 频率为31kHz、电压为2.0V 时，典型值为20uA。
- 看门狗定时器电流：
- 电压为2.0V 时，典型值为1uA。
- 通过两个引脚(PA0，PA1)实现在线串行编程和调试。
