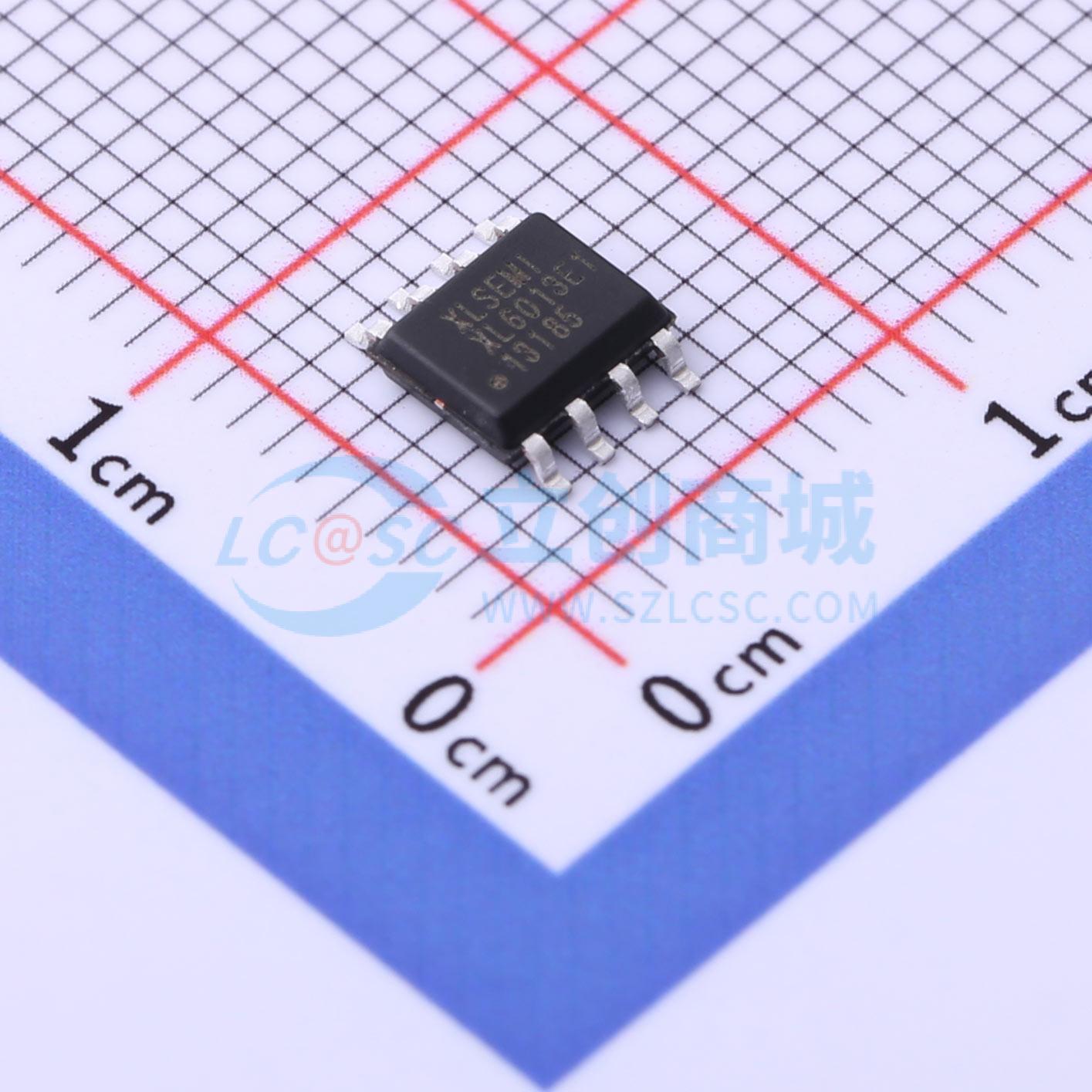

温馨提醒：图片仅供参考，商品以实物为准
XL6013E1
400KHz、60V、2A开关电流，升压型LED恒流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 固定频率PWM升压（升压）LED恒流驱动器，能够驱动串联1W LED单元，具有出色的线性和负载调节能力。该调节器使用简单，因为它包括内部频率补偿和固定频率振荡器，因此只需最少的外部组件即可工作。在VIN > 12V时，可以直接驱动5-10个串联1W LED单元。PWM控制电路能够将占空比从0线性调节到90%。内置使能功能、过流保护功能。内置内部补偿模块，以减少外部组件数量。
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL6013E1
- 商品编号
- C2998681
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~40V | |
| 开关频率 | 320kHz~480kHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
XL6013 调节器是一种固定频率的 PWM 升压（升压）LED 恒流驱动器，能够以出色的线路和负载调节性能驱动串联的 1W LED 单元。该调节器易于使用，因为它内置了频率补偿和固定频率振荡器，因此只需要最少数量的外部组件即可工作。当 VIN > 12V 时，XL6013 可以直接驱动 5 到 10 个串联的 1W LED 单元。PWM 控制电路能够线性调整占空比从 0 到 90%。内部集成了使能功能和过流保护功能。内置了一个内部补偿模块以减少外部组件的数量。
商品特性
- 宽5V至40V输入电压范围
- 0.22V FB可调LED驱动电流
- 直接驱动2~10个串联1W LED
- 固定400KHz开关频率
- 最大2A开关电流能力 SW引脚内置过压保护
- 效率高达93%
- 优异的线性和负载调节
- EN引脚TTL关断功能
- 内置优化功率MOSFET
- 内置软启动功能
- 内置频率补偿
- 内置热关断功能
- 内置电流限制功能
- 提供SOP8封装
应用领域
- LED照明
- 升压恒流驱动器
- 监视器LED背光 7'到15°LCD面板
