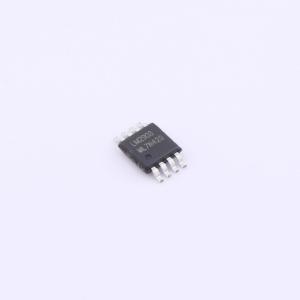

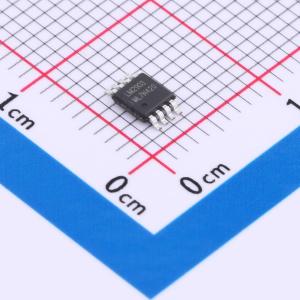

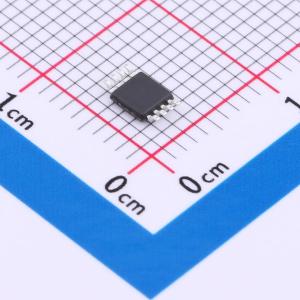

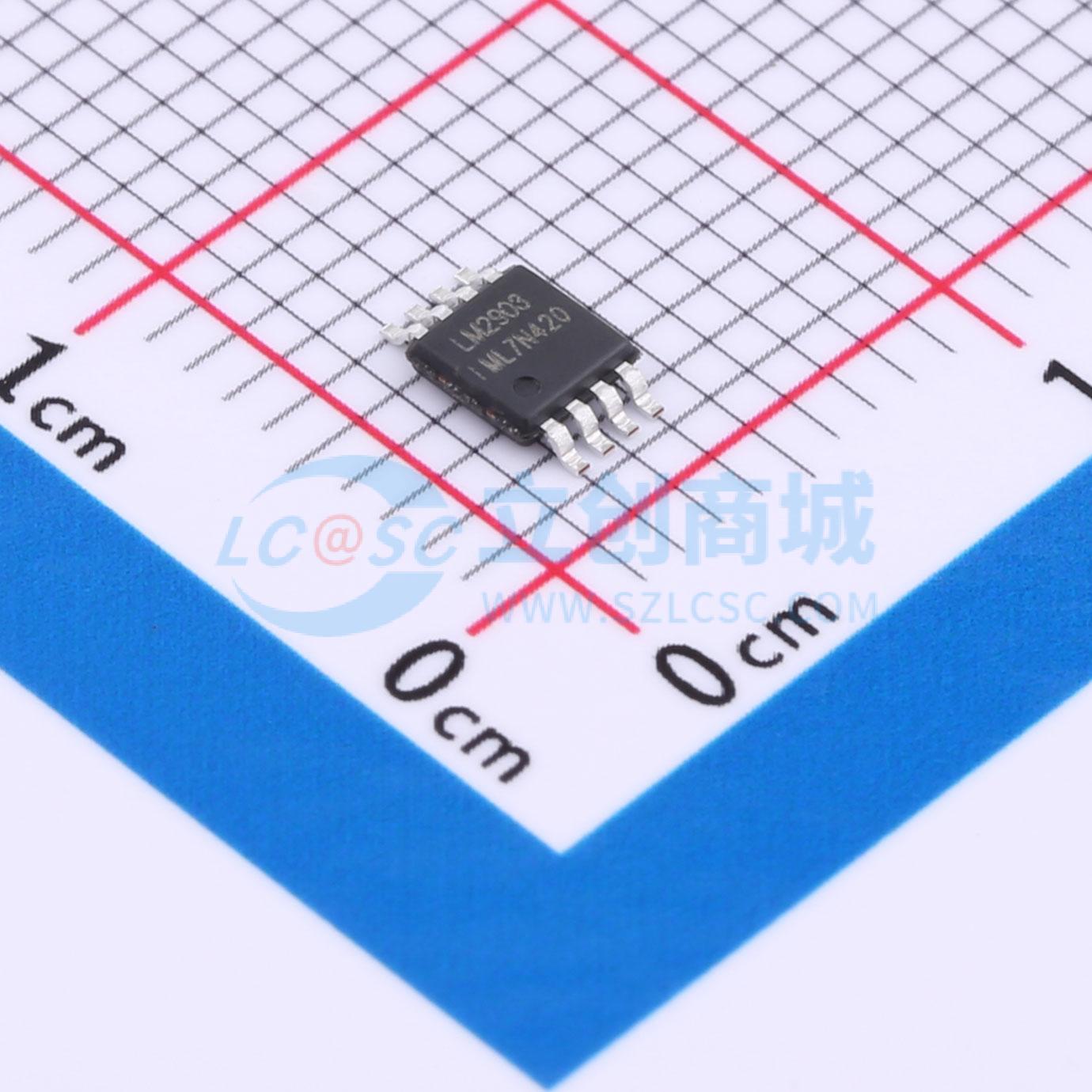

LM2903XM

General-Purpose High-Voltage Open-Drain Output Dual Comparator

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电源电压范围：+3.3V至+36V 低电源电流：在VS = 5V时，每通道55μA（典型值）共模输入电压范围包含地低输出饱和电压 • 开漏输出，具备最大灵活性最高可在+125°C温度下工作微型封装：SOIC-8(SOP8)、MSOP-8 LM2903是双比较器版本，其输出端可与其他集电极开路输出端相连，以实现线与关系。它可在3.3V至36V电源电压下工作，每通道功耗低至55μA（典型值）。
品牌名称: RUNIC(润石)
商品型号: LM2903XM
商品编号: C2998739
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

LM2903 是双比较器版本，其输出可与其他集电极开路输出相连，以实现线与关系。它的工作电压范围为 3.3V 至 36V，每通道典型功耗低至 55μA。 LM2903 由两个独立的电压比较器组成，设计用于在宽电压范围内的单电源下工作。静态电流与电源电压无关。对于便携式消费产品的电路设计，当低失调电压、高电源电压能力、低电源电流和节省空间是主要设计指标时，该器件是最具成本效益的解决方案。 LM2903 系列比较器的电源引脚工作电压最高可达 36V。这款标准器件在广泛的应用中展现出了普遍性和多功能性，这得益于其低功耗和高速度的特性。漏极开路输出允许用户配置输出的逻辑低电压（VoL），并可用于实现比较器的与功能。

商品特性

电源电压范围：+3.3V 至 +36V
当 VS = 5V 时，每通道典型电源电流低至 55μA
共模输入电压范围包含地
低输出饱和电压
漏极开路输出，灵活性高
最高工作温度可达 +125°C
微型封装：SOIC - 8(SOP8)、MSOP - 8

应用领域

迟滞比较器
工厂自动化与控制
工业设备
测试与测量
无线电动工具
真空机器人
无线基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	800uV
	输入偏置电流(Ib)	10pA
	传播延迟(tpd)	2.5us
	共模抑制比(CMRR)	-
	输出类型	开漏

	属性	参数值
	静态电流(Iq)	55uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	单电源	3.3V~36V
	双电源(Vee ~ Vcc)	1.65V~18V；-18V~-1.65V
	输入失调电流(Ios)	10pA
