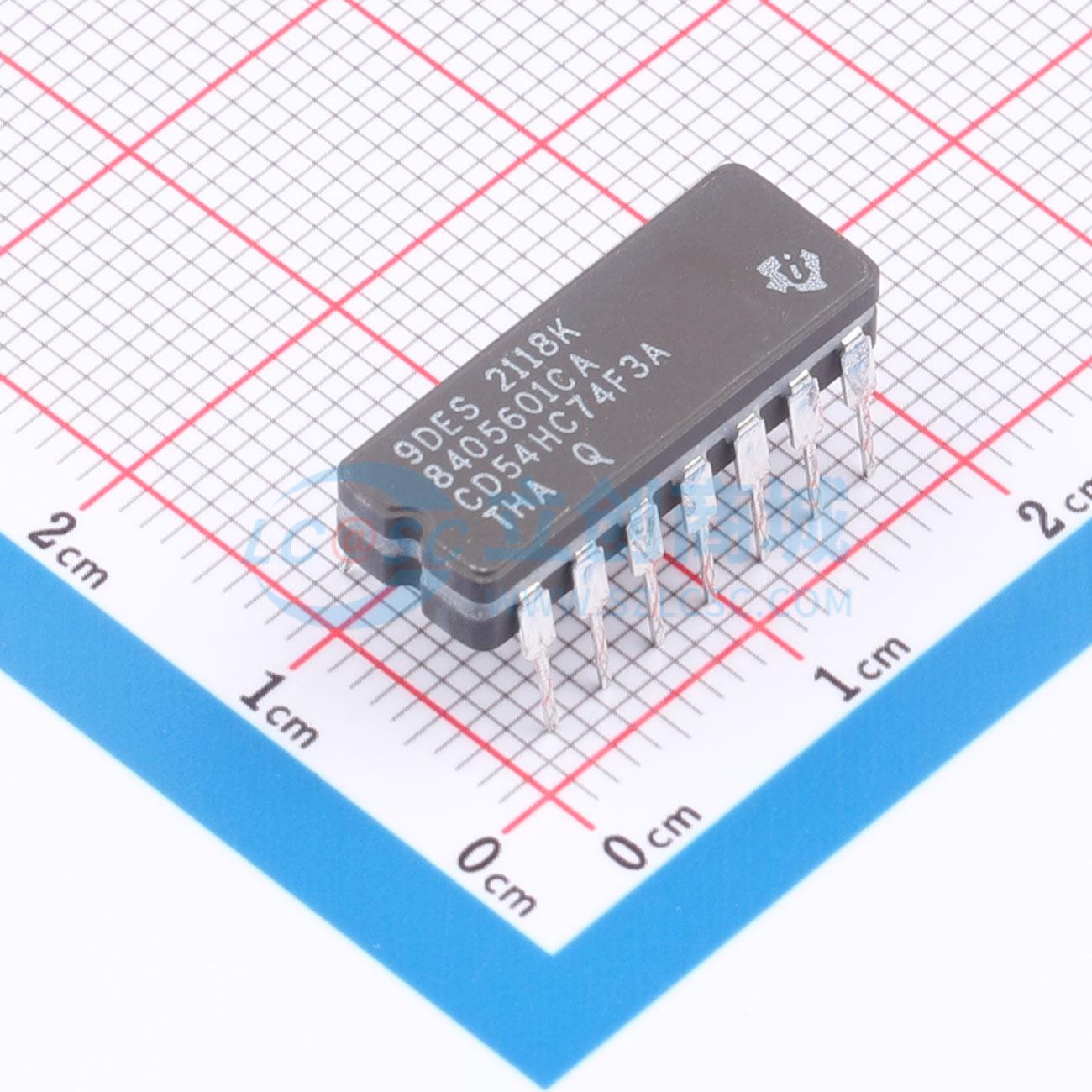

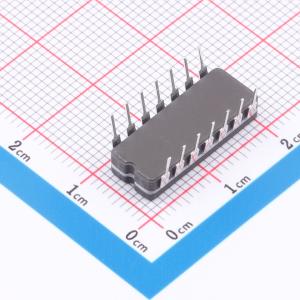

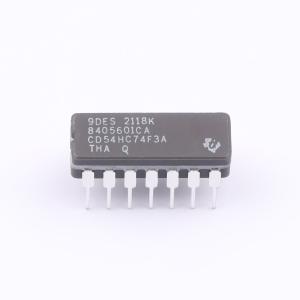

温馨提醒：图片仅供参考，商品以实物为准
CD54HC74F3A
CD54HC74F3A
- 描述
- CD54HC74 具有设置和复位的高速 CMOS 逻辑双通道上升沿 D 触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54HC74F3A
- 商品编号
- C2997900
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 推挽式 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 17ns@6V,15pF | |
| 系列 | 54HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 13ns | |
| 保持时间 | 3ns |
商品概述
CDx4HC74 器件包含两个具有异步预设和清零引脚的独立 D 类正边沿触发触发器。
商品特性
- 缓冲输入
- 宽工作电压范围：2V 至 6V
- 宽工作温度范围： -55°C 至 +125°C
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 将瞬时开关转换为拨动开关
- 二等分或四等分时钟信号
