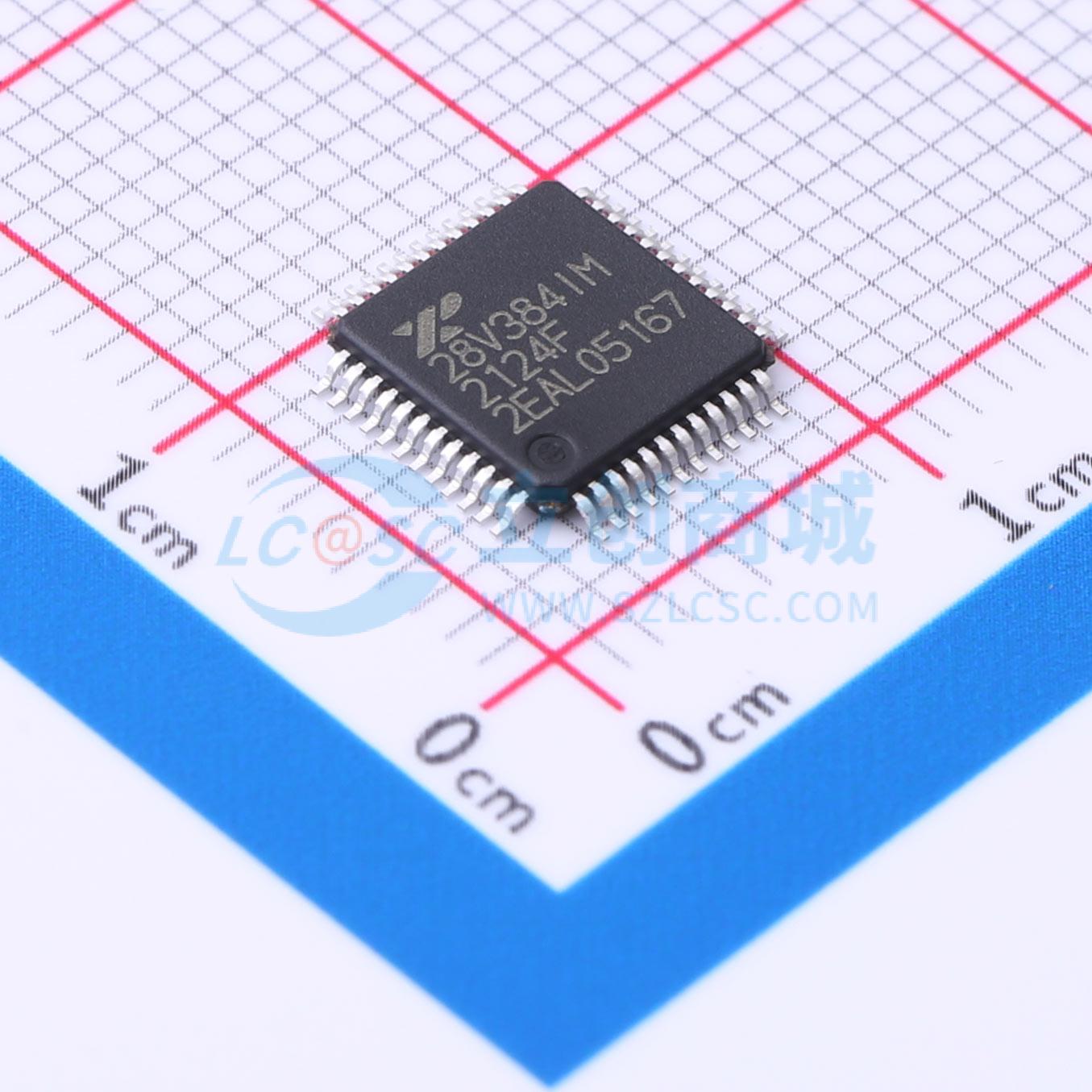

温馨提醒：图片仅供参考，商品以实物为准
XR28V384IM48-F
3.3V四通道LPC UART，带128字节FIFO 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- XR28V384是一款用于Intel低引脚数(LPC)总线接口的四通道通用异步收发器(UART)，支持高达3 Mbps的数据速率，并具有128字节的发送和接收FIFO。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XR28V384IM48-F
- 商品编号
- C2997662
- 商品封装
- QFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 总线转UART | |
| 串口通道数 | 4 | |
| FIFO容量 | 128Byte | |
| 接口类型 | LPC；IrDA；RS-232；RS-485 |
| 属性 | 参数值 | |
|---|---|---|
| 串口最大速率 | 3Mbps | |
| 工作电压 | 3.3V | |
| 特性 | 内部振荡器；带自动流量控制 | |
| 工作温度 | -40℃~+85℃ |
商品概述
XR28V384 (V384) 是一款适用于英特尔低引脚数 (LPC) 总线接口的四路通用异步收发传输器 (UART)。该器件可替代或补充超级 I/O 设备，为系统添加额外的串口。 V384 UART 支持系统所支持的任何 16 位 I/O 地址。寄存器组基于行业标准的 16550 UART，因此 V384 可使用标准串口驱动程序运行，无需安装自定义驱动程序。 128 字节的发送和接收 FIFO 可减少 CPU 开销，并将缓冲区溢出和数据丢失的可能性降至最低。除 16550 UART 寄存器外，还有配置寄存器组，可启用诸如 9 位（多点）模式、IrDA 模式和看门狗定时器等增强功能。 V384 采用 48 引脚 TQFP 封装。
商品特性
- 128 字节发送和接收 FIFO
- 符合 LPC 1.1 规范
- -40℃ 至 +85℃ 工业温度范围运行
- 带 WDTOUT# 信号的看门狗定时器
- 4 个独立 UART 通道
- 可编程 I/O 映射基地址
- 数据速率高达 3 Mbps
- 可选的 RX FIFO 中断触发级别
- 自动 RS-485 半双工控制模式
- 可编程字符长度（5、6、7、8 位），支持偶校验、奇校验或无校验
- 首个 UART 通道具备 IrDA 模式以及独立的 IRTXA# 和 IRRXA# 引脚
- 9 位（多点）模式
- 单 3.3V 电源电压（±10%）
- 5V 容限输入
- 48-TQFP 封装（7mm x 7mm）
应用领域
- 工业和嵌入式 PC
- 工厂自动化和过程控制
- 网络路由器
- 系统板设计
