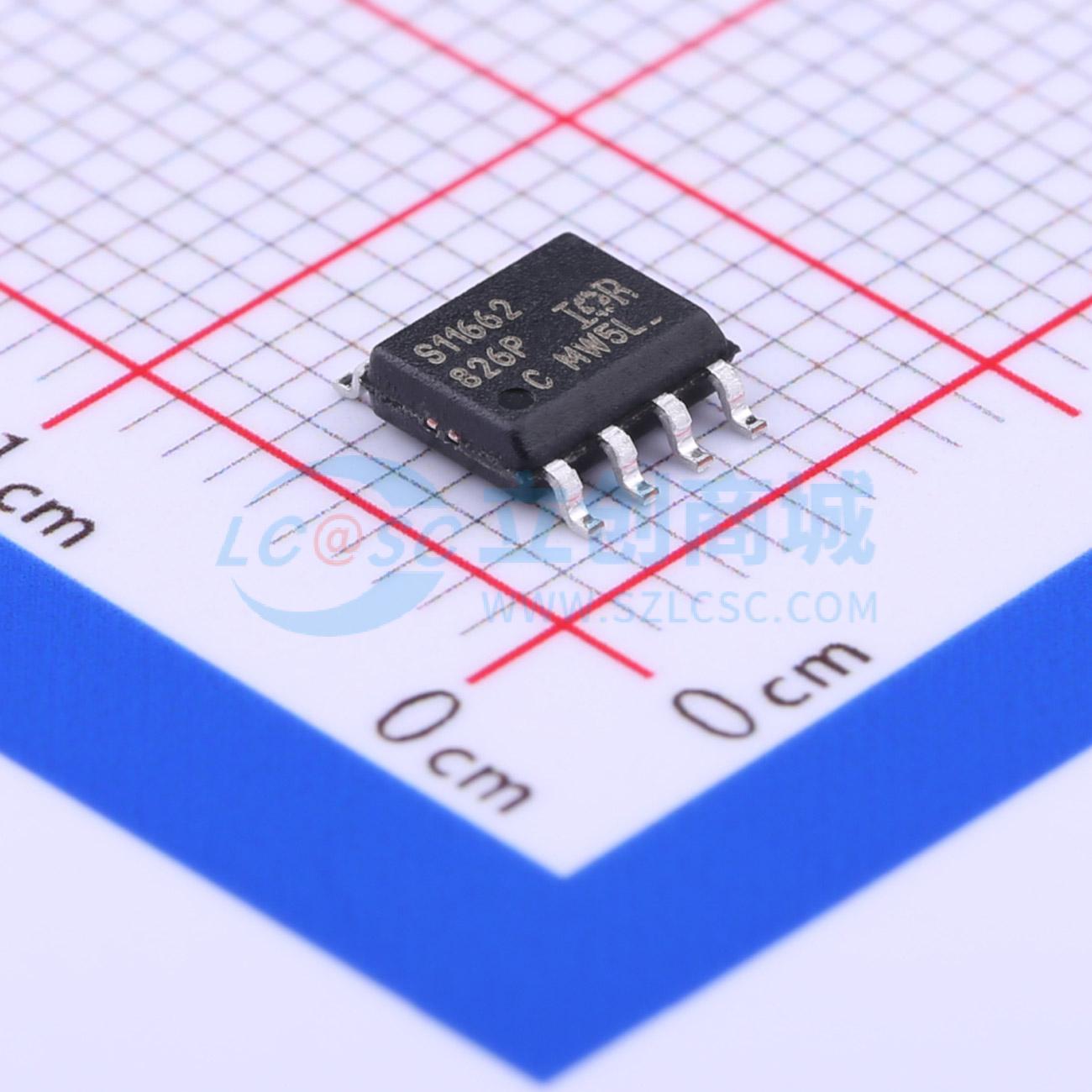

温馨提醒：图片仅供参考，商品以实物为准

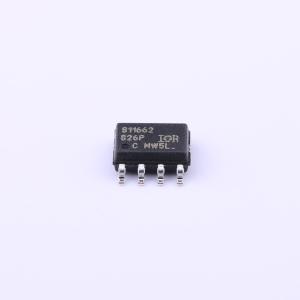

IR11662STRPBF
11.4V~18V
- 描述
- 同步整流控制器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR11662STRPBF
- 商品编号
- C371541
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11.4V~18V | |
| 开关频率 | 500kHz | |
| 输出电流 | 4A | |
| 耗散功率(Pd) | 970mW | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 200V | |
| 拓扑结构 | 反激式；半桥式 | |
| 功能特性 | 欠压保护(UVP) | |
| 工作温度 | -25℃~+125℃ | |
| 工作模式 | CRM；DCM | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品特性
- 次级侧高速SR控制器，支持DCM、CrCM反激和谐振半桥拓扑，采用200V专有IC技术
- 最高500kHz开关频率，具备防抖逻辑和欠压锁定保护
- 4A峰值关断驱动电流
- 微功率启动及超低静态电流
- 10.7V栅极驱动钳位
- 50ns关断传播延迟
- Vcc范围为11.3V至20V
- 直接检测MOSFET漏极电压
- 使能功能与MOSFET VDS转换同步
- 周期性MOT检查电路防止多次误触发GATE脉冲
- 无铅兼容，符合0.3W待机、能源之星、CECP等标准
应用领域
- LCD & PDP电视
- 电信SMPS
- 交流-直流适配器
- ATX SMPS
- 服务器SMPS
