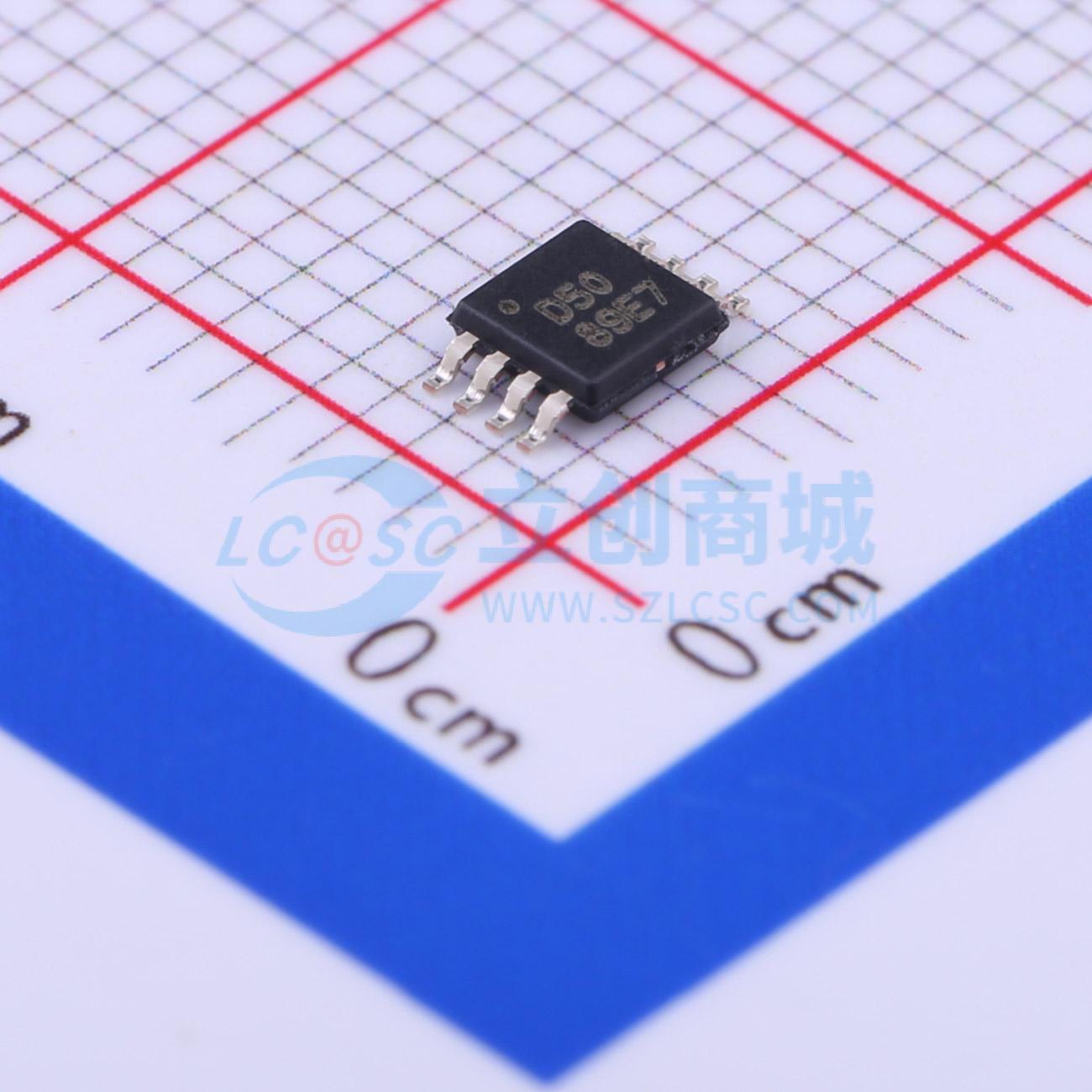

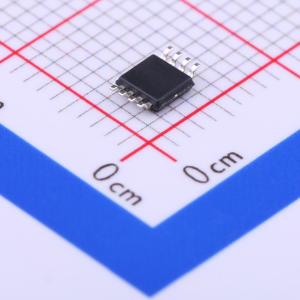

温馨提醒：图片仅供参考，商品以实物为准

OPA2350EA/250

高速、单电源、轨到轨运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA2350 双通道单电源、轨至轨、高速、低噪声运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA2350EA/250
商品编号: C373352
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.344克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	38MHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	4uV/℃
	压摆率(SR)	22V/us
	输入偏置电流(Ib)	10pA
	输入失调电流(Ios)	0.5pA

	属性	参数值
	输入电压噪声密度(eN)	7nV/√Hz@10kHz
	共模抑制比(CMRR)	90dB
	静态电流(Iq)	7.5mA
	输出电流	40mA
	工作温度	-40℃~+85℃
	单电源电压	2.7V~5.5V
	双电源电压(Vee~Vcc)	1.35V~2.75V；-2.75V~-1.35V
	功能特性	内置补偿

商品概述

OPAx350系列是高速单电源轨至轨运算放大器，采用CMOS工艺，针对低电压单电源运行进行优化。轨至轨输入和输出、低噪声、高速运行的特性适合驱动模数A/D转换器，也可用于多种通用场景，单通道、双通道和四通道版本具有完全相同的规格，可提高设计灵活性；双通道和四通道设计具有完全独立的电路，可将串扰降到最低，消除相互作用。该系列可在低至2.5V的单电源下工作，输入共模电压范围介于接地电压以下300mV至正电源以上300mV之间，10kΩ负载时输出电压可摆动到电源轨的10mV以内，具有75Ω驱动能力，提供多种封装选择，额定温度范围为-40℃至85℃，工作温度范围为-55℃至150℃。

商品特性

轨至轨输入
轨至轨输出，10kΩ负载时输出电压可摆动到电源轨的10mV以内
带宽38MHz
转换速率22V/μs
低噪声，噪声为5nV/√Hz
低总谐波失真THD加噪声为0.0006
单位增益稳定
采用微型封装
提供单通道、双通道、四通道版本可选
单电源工作电压可低至2.5V
输入共模电压范围为接地电压以下300mV至正电源以上300mV
双通道和四通道设计具有完全独立的电路，可将串扰降到最低
单通道OPA350和双通道OPA2350提供MSOP-8、SO-8、DIP-8封装，四通道OPA4350提供SSOP-16、SO-14封装
额定温度范围-40℃~85℃，工作温度范围-55℃~150℃
具有75Ω驱动能力

应用领域

手机功率放大器PA控制环路
驱动模数A/D转换器
视频处理
数据采集
过程控制
音频处理
通信
有源滤波器
测试设备
