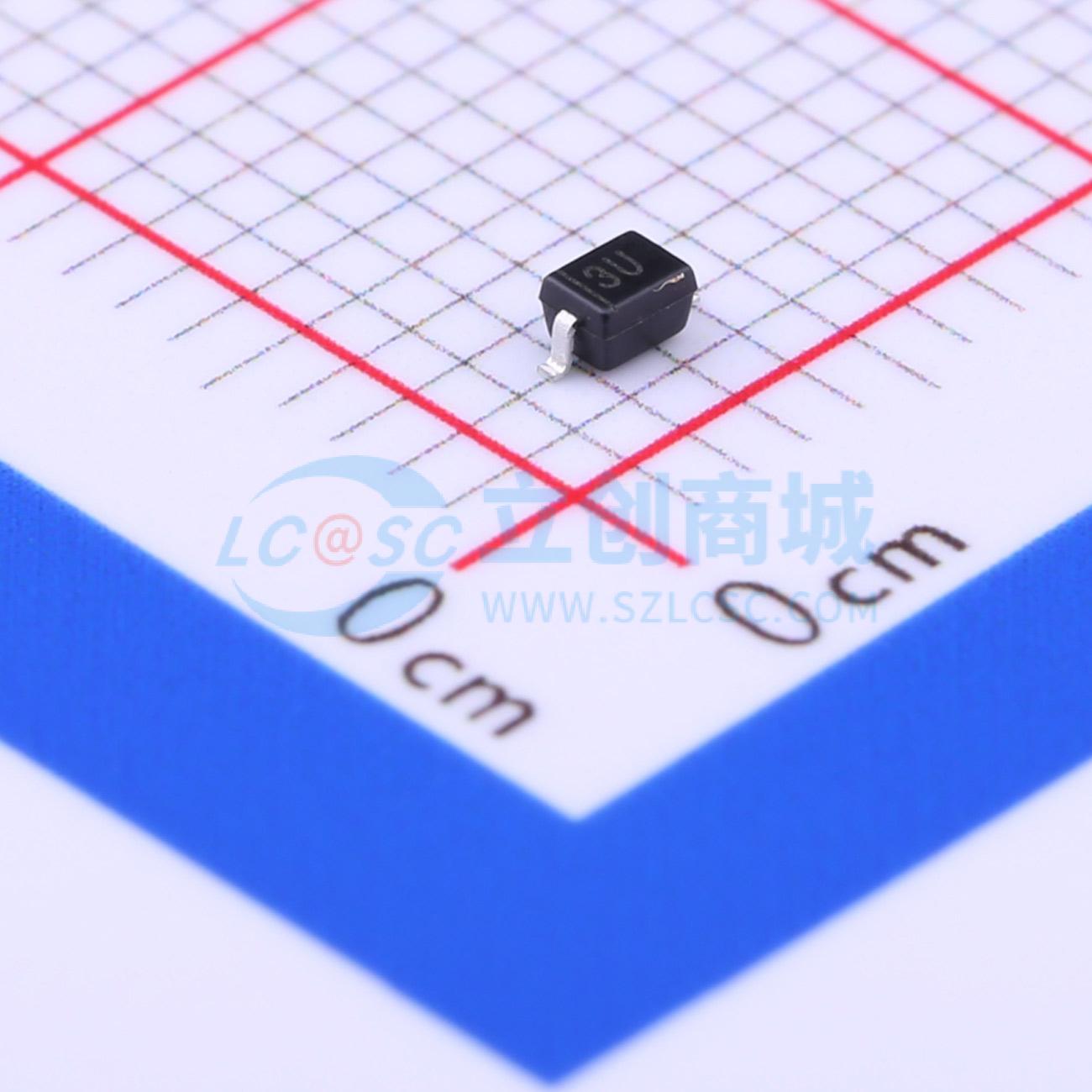

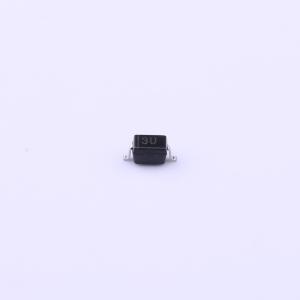

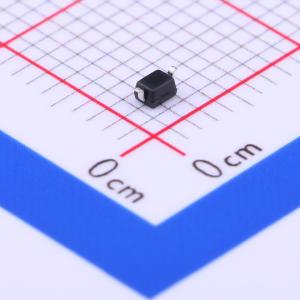

温馨提醒：图片仅供参考，商品以实物为准
UCLAMP3301D.TCT
单向ESD 3.3V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- μClampTM系列瞬态电压抑制器（TVS）旨在替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。该系列产品用于保护敏感半导体元件，避免其因静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或出现故障。
- 品牌名称
- SEMTECH
- 商品型号
- UCLAMP3301D.TCT
- 商品编号
- C371092
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 9.5V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
μClampTM系列瞬态电压抑制器（TVS）旨在替代手机、笔记本电脑和个人数字助理（PDA）等便携式应用中的多层压敏电阻（MLV）。与MLV相比，它们具有卓越的电气特性，如更低的钳位电压，且不会出现器件性能退化的问题。该系列产品用于保护敏感半导体元件，避免其因静电放电（ESD）、雷击、电快速瞬变（EFT）和电缆放电事件（CDE）而损坏或出现故障。
商品特性
- 100瓦峰值脉冲功率（tp = 8/20μs）
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（tν₀ = 5/50ns）；IEC 61000 - 4 - 5（雷击）10A（tp = 8/20μs）
- 适用于便携式电子产品的小型封装
- 可作为ESD保护应用中MLV的合适替代品
- 保护单条线路
- 低钳位电压
- 工作电压：3.3V
- 低泄漏电流
- 固态硅雪崩技术
应用领域
- 手机及配件
- 激光二极管保护
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 模拟输入
