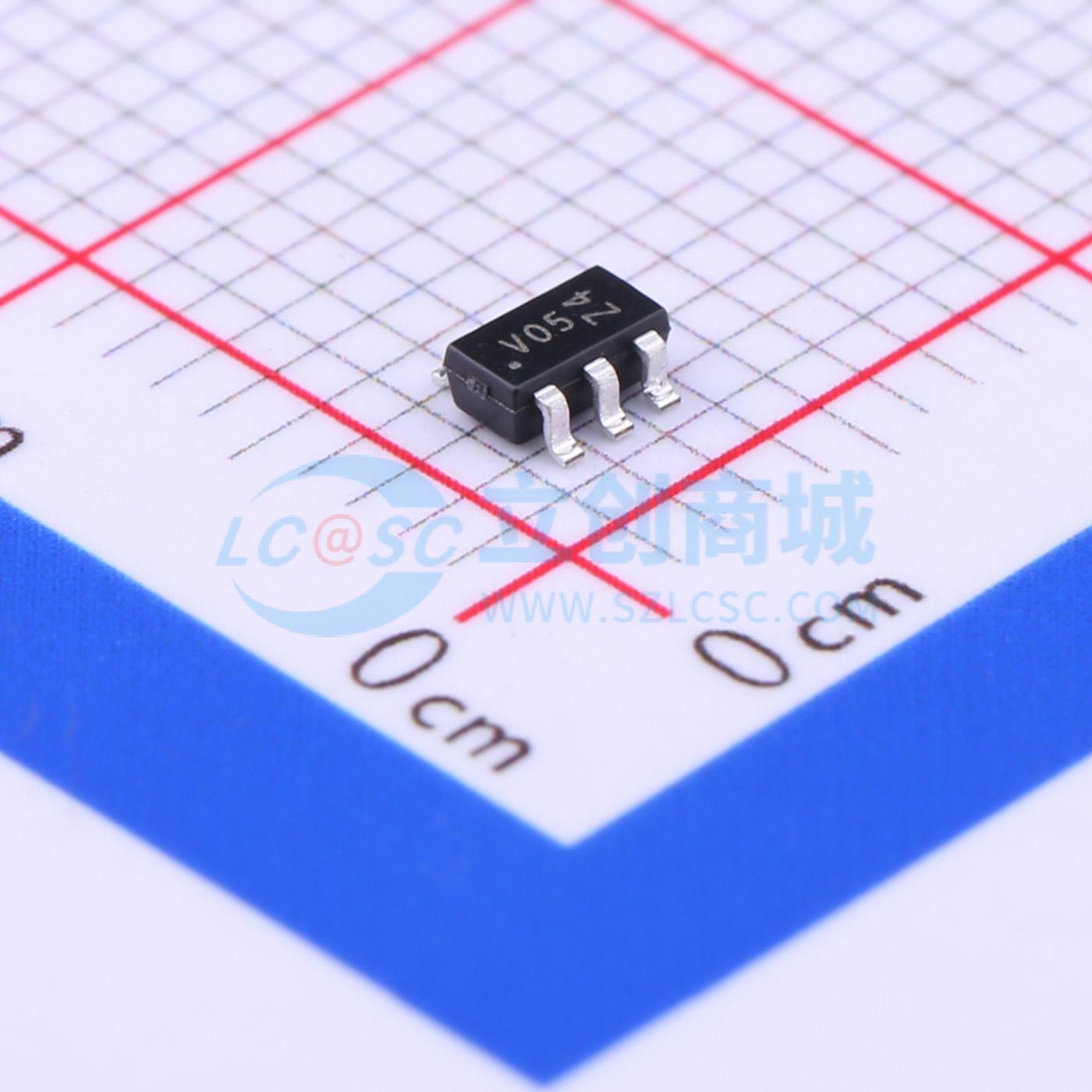

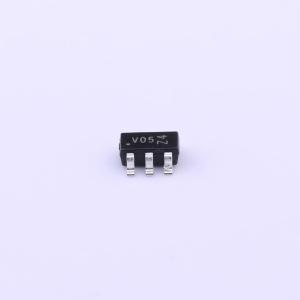

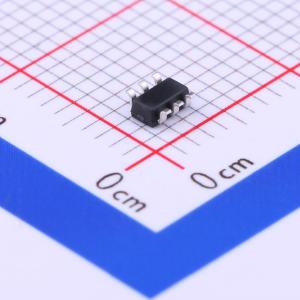

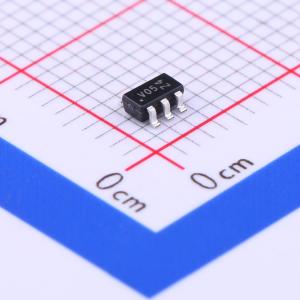

SRV05-4ATCT

ESD 5V截止峰值浪涌电流：12A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RailClamp低电容TVS阵列旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。独特的设计在单个封装中集成了八个浪涌额定、低电容的导向二极管和一个TVS二极管。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游元件。SRV05 - 4A采用6引脚SOT - 23封装。引脚采用无铅哑光镀锡工艺。每个器件最多可保护四条高速线路。它们可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。小尺寸、低电容和高浪涌能力的结合使其非常适合用于10/100以太网、USB 2.0和视频接口等应用。
品牌名称: SEMTECH
商品型号: SRV05-4ATCT
商品编号: C371093
商品封装: SOT-23-6
包装方式: -
商品毛重: 0.043克(g)

商品参数

商品概述

RailClamp低电容TVS阵列旨在保护高速数据接口。该系列专门设计用于保护连接到数据和传输线路的敏感元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。独特的设计在单个封装中集成了八个浪涌额定、低电容的导向二极管和一个TVS二极管。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。内部TVS二极管可防止电源线上出现过电压，保护任何下游元件。 SRV05 - 4A采用6引脚SOT - 23封装。引脚采用无铅哑光镀锡工艺。每个器件最多可保护四条高速线路。它们可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。小尺寸、低电容和高浪涌能力的结合使其非常适合用于10/100以太网、USB 2.0和视频接口等应用。

商品特性

高速数据线保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）12A（8/20μs）
带有内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
保护四条I/O线路
低电容：典型值3pF
低钳位电压
低工作电压：5.0V
固态硅雪崩技术

应用领域

USB 2.0电源和数据线保护
视频图形卡
显示器和平板显示器
数字视频接口（DVI）
10/100以太网
笔记本电脑
SIM卡端口
IEEE 1394火线端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	17.5V
	峰值脉冲电流(Ipp)	12A@8/20us
	峰值脉冲功率(Ppp)	300W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	四路
	工作温度	-55℃~+125℃@(Tj)
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	3pF
